AFF184 Aparato de demostración del principio de Bernoulli Equipo didáctico Equipo para formación profesional Equipo para laboratorio de fluidos
1. Introducción al equipo
1.1 Descripción general
En la construcción de ingeniería, a menudo se encuentran y utilizan conocimientos relacionados con la mecánica de fluidos. En este campo, existe un principio famoso, el principio de Bernoulli. El principio de Bernoulli es un principio básico en la mecánica de fluidos. Fue propuesto por el físico suizo Daniel Bernoulli en 1726. Su esencia es la conservación de la energía mecánica de un fluido ideal. En condiciones ideales, la suma de la energía cinética, la energía potencial y la energía potencial de presión de un volumen unitario de fluido en cualquier sección transversal del mismo tubo de flujo es una constante. Su inferencia más famosa es: cuando el flujo es constante, cuanto mayor sea la velocidad del flujo, menor será la presión. La presión que se menciona a menudo en la mecánica de fluidos se refiere en realidad a la presión por unidad de área, que es la presión mencionada en la física ordinaria.
El instrumento de demostración del principio de Bernoulli AFF184 es un dispositivo de enseñanza que se utiliza para demostrar de forma intuitiva el fenómeno del principio de Bernoulli y para medir el flujo. Está dirigido principalmente a estudiantes y profesionales para proporcionarles demostraciones de formación didáctica.
1.2 Características
(1) La estructura del dispositivo experimental utiliza materiales más resistentes y resistentes a la corrosión para garantizar que el dispositivo sea robusto y duradero.
(2) El equipo experimental adopta un diseño modular. Las ventajas de este diseño pueden ayudar a los usuarios a comprender los principios y métodos experimentales de forma más intuitiva.
(3) El equipo experimental proporciona un módulo experimental visual, que puede ayudar a los usuarios a observar mejor los fenómenos experimentales.
(4) El equipo experimental proporciona una variedad de diferentes tipos de módulos de medición para garantizar la estricta precisión del experimento.
2. Parámetros técnicos
Dimensiones: 1100 mm × 400 mm × 900 mm
Peso: 45 kg
Condiciones de funcionamiento: Temperatura ambiente -10 ℃ ～ +40 ℃; Humedad relativa < 85% (25℃)
3. Lista de componentes e introducción detallada

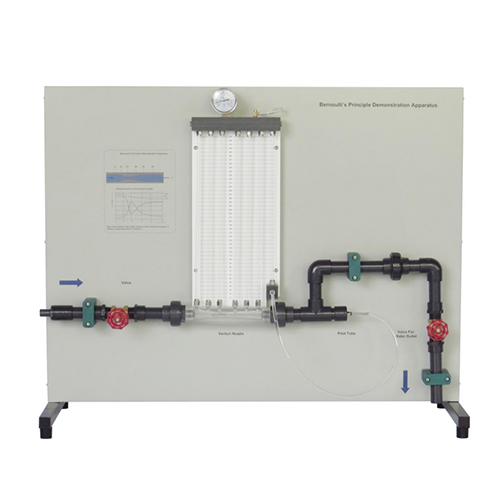

3.1 Parte principal
N.º Nombre
1 Interfaz de entrada de agua
2 Válvula reguladora de caudal de entrada
3 Manómetro diferencial visual multitubo
4 Manómetro diferencial de tubo Bourdon
5 Válvula de escape
6 Tubo Venturi
7 Tubo Pitot ajustable
8 Válvula reguladora de caudal de drenaje
9 Interfaz de drenaje
10 Estructura
3.2 Lista de configuración del equipo
N.º Nombre Cantidad
Componente 1 Manómetro diferencial visual multitubo 1
Componente 2 Manómetro diferencial de tubo Bourdon 1
Componente 3 Válvula de control de caudal 2
Componente 4 Tubo Venturi 1
Componente 5 Tubo Pitot ajustable 1
3.5 Introducción a la función de los componentes
4. Lista de experimentos
Experimento 1: Demostración del funcionamiento de la tubería con el demostrador del principio de Bernoulli AFF184
Experimento 2: Demostración de la observación del fenómeno del principio de Bernoulli con el demostrador del principio de Bernoulli AFF184
Experimento 3: Demostración de la medición del caudal en la tubería con el demostrador del principio de Bernoulli AFF184
Experimento 4: Demostración de la medición de la distribución de la presión total dentro del tubo Venturi mediante un tubo Pitot ajustable
Experimento 5: Demostración del estudio del coeficiente de caudal utilizando el tubo Venturi
