AFF183 Medición de presión Manómetros Equipo didáctico Equipo para formación profesional Equipo para laboratorio de fluidos
1. Introducción del equipo
1.1 Descripción general
En diversos proyectos actuales, la medición precisa de la presión es fundamental para la correcta ejecución del proyecto. Por lo tanto, la medición de la presión es cada vez más importante. Para medir valores de presión precisos, se necesitan instrumentos de medición profesionales.

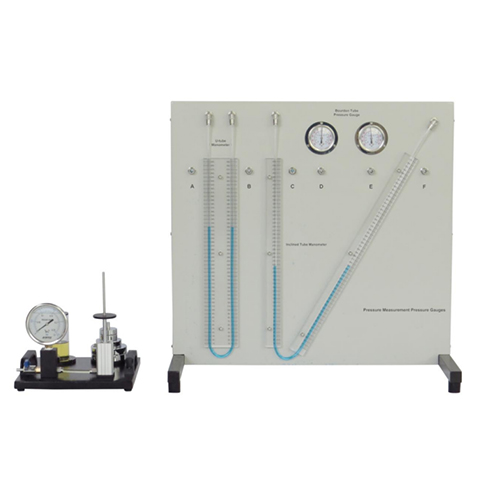

El dispositivo de medición de presión AFF183 cuenta con tres manómetros: un manómetro diferencial de tubo en U, un manómetro diferencial de tubo inclinado y un manómetro diferencial de tubo de Bourdon. En el experimento, se utiliza una jeringa de plástico para generar presión en el rango de milibares y mostrarla en el manómetro. El dispositivo experimental está equipado con dos manómetros de tubo de Bourdon para medir presiones positivas y negativas. El manómetro de tubo en U, el manómetro de tubo inclinado y el manómetro de tubo de Bourdon de la unidad experimental se pueden utilizar en combinación con tuberías. El dispositivo de calibración puede utilizar un manómetro de pistón con pesas para calibrar manómetros de tubo de Bourdon adicionales.
1.2 Características
(1) El dispositivo de medición de presión es completamente funcional, compacto y fácil de transportar. No hay limitaciones en cuanto al tamaño del lugar de experimentación.
(2) El dispositivo de medición de presión no solo puede medir la diferencia de presión, sino que también proporciona un dispositivo para calibrar la diferencia de presión.
(3) El dispositivo utiliza materiales ecológicos y resistentes a la corrosión para garantizar una larga vida útil.
(4) El dispositivo de medición de presión proporciona una variedad de instrumentos de medición de presión, que se pueden utilizar para diversos experimentos con diferentes métodos de medición.
2. Parámetros técnicos
Tamaño: 0,64 m x 0,86 m x 0,46 m
Peso: 40 kg
Condiciones de funcionamiento: Temperatura ambiente -10 ℃～+40 ℃; Humedad relativa <85% (25℃)
3. Lista de componentes e introducción detallada
3.1 Parte principal
N.º Nombre
1 Manómetro diferencial de tubo en U
2 Manómetro diferencial de tubo Bourdon
3 Manómetro diferencial de tubo inclinado
4 Dispositivo de calibración de presión diferencial de tubo Bourdon de pistón
5 Pesas
3.2 Lista de configuración del equipo
N.º Nombre Cantidad
Componente 1 Manómetro diferencial de tubo en U 1
Componente 2 Manómetro diferencial de tubo Bourdon 2
Componente 3 Manómetro diferencial de tubo inclinado 1
Componente 4 Dispositivo de calibración de presión diferencial de tubo Bourdon de pistón 1
3.3 Accesorios
N.º Nombre Cantidad
1 Jeringa 1
2 Tinta a base de agua 1
3 Tubo de conexión de aire 1
4 Pesas 5
4. Lista de experimentos
Experimento 1: Demostración de la medición directa del valor de presión mediante un manómetro diferencial de tubo en U
Experimento 2: Demostración de la medición directa del valor de presión mediante un manómetro diferencial de tubo inclinado
Experimento 3: Demostración de la medición indirecta del valor de presión mediante un manómetro diferencial de tubo Bourdon y comparación con el valor del dispositivo de medición directa
Experimento 4: Demostración del experimento de calibración mediante el dispositivo de calibración de presión diferencial de tubo Bourdon
