AFF185 Aparato de entrenamiento hidrostático Equipo didáctico Equipo de formación profesional Equipo de laboratorio de fluidos
1. Introducción del equipo
1.1 Descripción general
El dispositivo de entrenamiento hidrostático es una herramienta para el estudio de fluidos en reposo, el análisis de los fenómenos causados por la presión hidrostática y la determinación de la influencia de las fuerzas. Este producto se puede utilizar para realizar experimentos en el campo de la estática de fluidos. Además, incluye unidades experimentales para el estudio de la acción capilar y la flotabilidad. Se miden la presión hidrostática y la tensión superficial. Asimismo, un experimento utiliza un tubo de Pitot y un tubo de presión estática para estudiar el componente de presión en un fluido en movimiento.
Para que las funciones y los procesos sean claramente visibles, el tanque y el dispositivo experimental están diseñados para ser transparentes. El tanque y las tuberías están fabricados en plástico. Dispone de varios manómetros que se pueden utilizar para medir la presión y la diferencia de presión de los líquidos, como tubos de Pitot, tubos de presión estática, sensores de presión con pantallas digitales, manómetros de doble tubo o manómetros diferenciales. El equipo de entrenamiento cuenta con sus propias fuentes de aire y agua. El circuito de agua cerrado incluye un tanque de suministro de agua con una bomba sumergible. También incluye un compresor de aire para generar presión positiva y negativa para los experimentos con aire.
1.2 Características
(1) El equipo de enseñanza de estática de fluidos suele estar diseñado para ser muy intuitivo, lo que permite a los estudiantes observar directamente el comportamiento de los fluidos y diversos fenómenos físicos, como la presión, la flotabilidad y la distribución de la presión en fluidos estáticos. Este diseño intuitivo ayuda a los estudiantes a comprender mejor los conceptos teóricos.
(2) El equipo suele incluir múltiples configuraciones experimentales, lo que permite a los estudiantes verificar los conocimientos teóricos mediante operaciones prácticas. Por ejemplo, ajustando el nivel del agua, cambiando la densidad del fluido o utilizando recipientes de diferentes formas, los estudiantes pueden medir y registrar datos directamente, profundizando así su comprensión de los principios de la estática de fluidos. 2. Parámetros técnicos
Alimentación: CA monofásica 220 V ±10%, 50 Hz
Dimensiones: 1810 mm * 870 mm * 2000 mm
Peso: 295 kg
3. Lista de componentes
3.1 Parte principal (1) Equipo de estática de fluidos
N.º Nombre
1 Manómetro de doble tubo

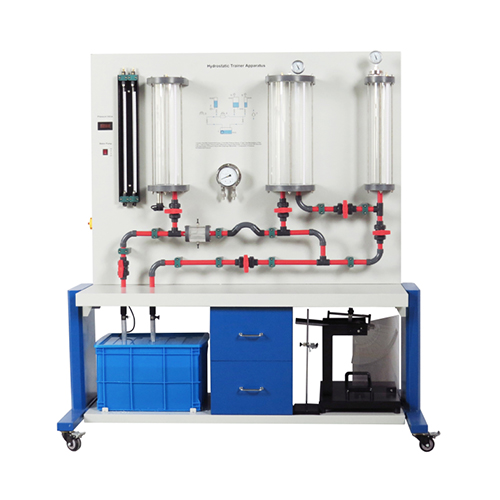

2 Tanque
3 Indicador digital de presión
4 Sensor de presión
5 Tanque con bomba autocebante
6 Tubo de Pitot y tubo de presión estática
7 Manómetro diferencial
8 Sección de tubería
9 Presión hidrostática del líquido
10 Recipiente a presión
11 Recipiente a presión
12 Manómetro de tubo Bourdon
13 Manómetro de diafragma
14 Interruptor de encendido
15 Rueda universal
16 Diagrama esquemático del equipo de estática de fluidos
3.2 Parte principal (2) Manómetro hidrostático
N.º Nombre
1 Tanque de agua
2 Mango
3 Peso móvil
4 Pasador de tope
5 Bandeja de plástico transparente con esquinas y escala de nivel
6 Gancho deslizante
7 Bandeja de pesas
3.3 Parte principal (3) Dispositivo de la paradoja del agua en reposo
N.º Nombre
1 Mango de ajuste
2 Placa de escala
3 Eje óptico
4 Escala
5 Contenedor
3.4 Accesorios
N.º Nombre Cantidad
1 Contrapeso 2
2 Vaso medidor 1
3 Tinte 1
4 Llave hexagonal 1
5 Contenedor 4
N.º Nombre Cantidad
1 Vaso de rebose 1
2 Vaso medidor 1
3 Tinte 1
4 Bloque de carga 1
5 Marco 1
6 Dinamómetro 1
Este equipo se utiliza para el experimento de verificación de Arquímedes
N.º Nombre Cantidad
1 Compresor de aire 1
2 Tubo de aire 2
3 Cable de alimentación 1
4 Instrumento de prueba de conectores 1
N.º Nombre Cantidad
1 Tinte 1
2 Vaso medidor 1
3 Pesas 2
4 Demostrador del fenómeno capilar (cinco tubos, cinco diámetros internos) 1
4. Lista de experimentos
Experimento 1 Prueba de presión de agua en diferentes tanques
Experimento 2 Prueba de presión hidrostática
Experimento 3 Prueba de presión del tubo de Pitot y del tubo de presión estática en el sistema
Experimento 4 Experimento de verificación de Arquímedes
Experimento 5 Experimento de prueba del principio de vasos comunicantes
Experimento 6 Experimento de prueba del fenómeno capilar
Experimento 7 Teoría del centro de presión (Manómetro hidrostático)
Experimento 8: Centro de presión de un recipiente de agua en posición vertical (manómetro hidrostático)
Experimento 9: Centro de presión de un recipiente de agua inclinado (manómetro hidrostático)
Experimento 10: Centro de presión de un recipiente de agua en posición a 90° (manómetro hidrostático)
Experimento 11: Prueba de presión con contrapeso (dispositivo de la paradoja hidrostática)
Experimento 12: Prueba de presión sin contrapeso (dispositivo de la paradoja hidrostática)
