AFF178 Equipo didáctico para la formación de lechos fluidizados, equipo para formación profesional, equipo para laboratorio de fluidos

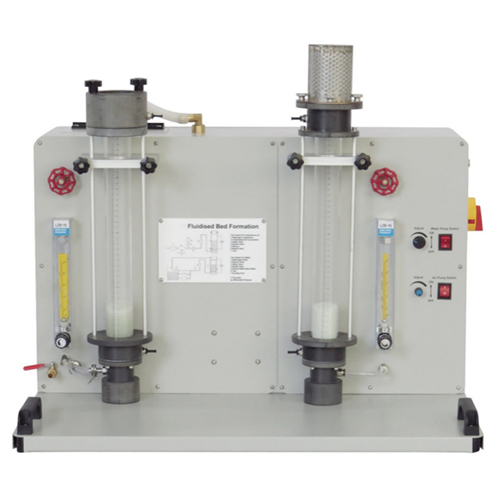

1. Introducción del equipo
1.1 Descripción general
Este equipo es un dispositivo experimental integral, utilizado principalmente para demostrar y estudiar el comportamiento de líquidos y gases en lechos fluidizados. Incluye múltiples módulos funcionales, como el módulo de visualización de lecho fluidizado líquido, el módulo de visualización de lecho fluidizado gaseoso, el módulo de medición y regulación del flujo de agua y el módulo de flujo y regulación de aire. Estos módulos trabajan en conjunto para simular el sistema de lecho fluidizado en el proceso industrial y proporcionar una comprensión profunda de la dinámica de fluidos.
1.2 Características
Versatilidad: El equipo puede demostrar una variedad de fenómenos físicos de líquidos y gases en lechos fluidizados, cubriendo una amplia gama de necesidades experimentales.
Alta interactividad: Está equipado con ventanas de observación y puntos de medición, lo que facilita a los estudiantes o investigadores la observación directa del comportamiento de los fluidos y el análisis de datos.
Control preciso: Mediante los módulos de medición y regulación del flujo de agua y aire, se logra un control preciso del caudal y la velocidad del flujo para garantizar la precisión del experimento.
Alta seguridad: Equipado con sistema de desbordamiento y drenaje para evitar el desbordamiento excesivo de agua y garantizar la seguridad del proceso experimental.
Fácil de operar: El diseño es fácil de usar, con un panel de control y válvulas reguladoras sencillas, para que incluso los principiantes puedan dominar rápidamente el uso del equipo.
Escalabilidad: El diseño del equipo permite agregar o reemplazar módulos fácilmente para satisfacer diferentes necesidades de enseñanza o investigación.
Filtración eficiente: El filtro incorporado garantiza la limpieza del gas que ingresa al lecho fluidizado y mantiene un ambiente puro para el experimento.
Suministro de agua estable: El módulo del tanque de agua proporciona una fuente de agua estable para garantizar la continuidad del suministro de agua para experimentos de larga duración.
Protección del medio ambiente y ahorro de energía: El equipo optimiza el uso de la energía y reduce el consumo durante el funcionamiento, cumpliendo con las normas de protección del medio ambiente.
Herramienta educativa: No es solo una herramienta de investigación, sino también un importante equipo experimental en la práctica educativa, que ayuda a los estudiantes a comprender mejor los principios científicos relevantes.
Gracias a estas características, el dispositivo se convierte en una herramienta eficiente y versátil, adecuada para la enseñanza y la investigación científica en instituciones de educación superior y centros de investigación.


2. Parámetros técnicos
Alimentación: monofásica trifilar CA 220V
Peso: aproximadamente 80 kg
Condiciones de funcionamiento: Temperatura ambiente: -10℃～+40℃ Humedad relativa: <85% (25℃)
Dimensiones: aproximadamente 750x610x1010 mm
3. Lista de componentes
3.1 Parte principal
N.º    Nombre
1    Rebosadero
2    Módulo de visualización de lecho fluidizado líquido
3    Módulo de medición y regulación de caudal de agua
4    Filtro
5    Módulo de demostración de lecho fluidizado gaseoso
6    Módulo de flujo y regulación de aire
7    Tanque de agua
8    Válvula de control
9    Válvula de control
10    Drenaje
3.2 Parte de la caja de alimentación
N.º    Nombre
1    Módulo de control de lecho fluidizado líquido
2    Módulo de control de lecho fluidizado gaseoso
3    Módulo de interruptor de alimentación
4    Módulo de entrada de alimentación
3.3 Accesorios
N.º    Nombre    Cantidad
1    Manómetro diferencial digital portátil    1
2    Cable de alimentación europeo    1
3    Perlas de vidrio de 30 mallas    2
4    Perlas de vidrio de 60 mallas    4
4. Lista de experimentos
Experimento 1 Experimento sobre la formación de un lecho fijo gaseoso en un lecho fluidizado
Experimento 2 Experimento sobre la formación de un lecho fijo líquido en un lecho fluidizado
Experimento 3 Comparación de la pérdida de presión entre un lecho fijo gaseoso y un lecho fluidizado gaseoso
Experimento 4 Comparación de la pérdida de presión entre un lecho fijo líquido y un lecho fluidizado líquido
Experimento 5 Experimento sobre el caudal y la pérdida de presión de un lecho fluidizado gaseoso
Experimento 6 Experimento sobre el caudal y la pérdida de presión de un lecho fluidizado líquido
Experimento 7 Cambios en la pérdida de presión de un lecho fluidizado gaseoso
