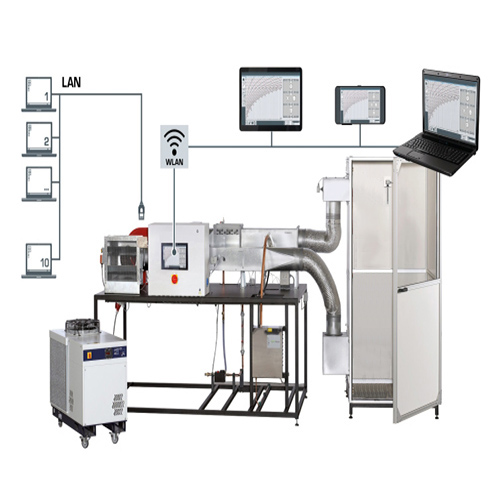

Cámara para estudios de confort, apta para el uso de personas de prueba. Sistema de aire acondicionado con enfriador de agua y humidificador de vapor.
Características
- Sistema de aire acondicionado real con enfriador de agua y cámara climática para estudios de confort
- Router integrado para operación y control a través de un dispositivo final y para duplicación de pantalla en hasta 10 dispositivos finales: PC, tableta, smartphone
Objetivos de aprendizaje/experimentos
- Diseño, operación y comportamiento operativo de un sistema de aire acondicionado real
- Funcionamiento con recirculación y aire exterior
- Cambios de estado en el diagrama h-x para aire húmedo: calefacción, refrigeración, humidificación o deshumidificación, mezcla
- Aplicación de la línea de mezcla
- Estudios de confort, límite de humedad confortable
- Balance energético en el diagrama de Sankey
- Investigación del comportamiento de control de un controlador automático de aire acondicionado, determinación de factores limitantes
Especificaciones
[1] Sistema de aire acondicionado con cámara para estudios de acondicionamiento y tecnología del aire
[2] Cámara apta para personas de prueba en su interior
[3] Operación manual y automática


[4] Control de la planta experimental mediante un PLC, operado por pantalla táctil
[5] Duplicación de pantalla: posibilidad de duplicación de la interfaz de usuario en hasta 10 dispositivos finales
[6] Componentes industriales: Ventiladores, enfriador de agua refrigerado por aire, enfriador de aire, calentador de aire, humidificador de vapor
[7] Refrigerante: R410A, PCA: 2088
Datos técnicos
PLC: Weintek cMT3162X
Ventilador radial
- Consumo de energía: 3 kW
- Máx. Caudal: 60 m³/min
- Diferencia de presión: 1700 Pa
Calentador de aire: 6 x 250 W
Humidificador de vapor
- Capacidad de vapor: 5,2 kg/h
- Consumo de energía: 3,9 kW
Enfriador de agua
- Consumo de energía: 2,1 kW
- Capacidad de refrigeración: 6,2 kW a 32 °C, ΔT=5 K
- Ventilador, caudal volumétrico de aire: 3500 m³/h
Enfriador de aire, capacidad: 6,5 kW
Refrigerante
- R410A, GWP: 2088, volumen de llenado: 1,3 kg, CO₂ equivalente: 2,7 t
Rangos de medición
- Caudal: 0...1500 l/h (agua)
- Temperatura: 7 x 0...50 °C (aire), 2 x 0...50 °C (agua)
- Humedad: 7 x 10...90 %
- Velocidad de flujo: 2x 0...20 m/s (aire)
- Potencia: 2x 0...6 kW, 2x 0...1,5 kW
400 V, 50 Hz, trifásica
400 V, 60 Hz, trifásica; 230 V, 60 Hz, trifásica
UL/CSA opcional
Largo x Ancho x Alto: 2700 x 1480 x 1450 mm (sistema)
Largo x Ancho x Alto: 1550 x 1270 x 2250 mm (cámara)
Largo x Ancho x Alto: 1400 x 600 x 900 mm (enfriador de agua)
Peso total: aprox. 830 kg
