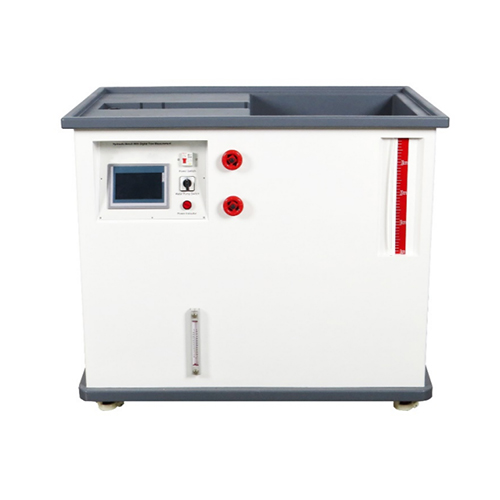

Banco hidráulico con equipo de formación profesional de medición de flujo digital Banco hidráulico

AFH1F Banco hidráulico con equipo de formación profesional de medición de flujo digital Banco hidráulico

I. Descripción general del producto
1.1 Resumen
Este producto proporciona un flujo de agua controlado para varios módulos de experimentos de laboratorio (disponibles por separado). El cuerpo principal del banco de trabajo forma un depósito con una bomba sumergible. Una vez que el nivel del agua alcanza un nivel de líquido adecuado, puede cumplir con el experimento de circulación de agua requerido para el sin suministro de agua externo.
Dos válvulas de control manual ajustan el flujo de agua de la bomba, una de las cuales se usa como válvula de desbordamiento, de modo que el circuito de circulación de agua se pueda mantener sin obstrucciones en todo momento y la bomba no se sobrecargue cuando la tubería experimental se cierra accidentalmente. La caja eléctrica del lado del banco incluye el interruptor de la bomba, la protección del circuito, el conocimiento de la fuente de alimentación y la pantalla de flujo digital.
Las cuatro ruedas permiten que el usuario se mueva por el salón de clases, y las cuatro ruedas tienen trabas para los pies para mantener las ruedas en su lugar.
El puerto de visualización del nivel de líquido en la parte inferior de la mesa permite al usuario verificar el nivel de agua en el tanque.

La parte superior de la mesa de trabajo proporciona una superficie de trabajo. Esta posición se puede usar para colocar módulos experimentales de fluidos de apoyo, y los experimentos más grandes generalmente se colocan junto a la mesa de trabajo. El borde superior puede prevenir efectivamente el desbordamiento de agua. Una pequeña ranura en la parte superior puede recoger el agua expulsada de algunos experimentos en el rango hidrodinámico.
1.2 Características
(1) Toda la plataforma de entrenamiento está hecha de material ABS, que es liviano y de alta resistencia.
(2) La parte inferior está equipada con ruedas universales para facilitar el movimiento.
II.
(1) Fuente de alimentación de entrada: sistema trifilar monofásico 220V±10% 50Hz
(2) Dimensiones: 1250 mm * 780 mm * 950 mm
(3) Peso de toda la máquina: <100 kg
(4) Altura del nivel de líquido: ≤200 mm
(5) Condiciones de trabajo: temperatura ambiente 5 ℃ ~ +40 ℃ humedad relativa <85% (25 ℃)
III.Lista de experimentos
Experimento 1 Experimento de adición de agua
Experimento 2 Experimento de regulación de flujo
Experimento 3 Experimento de drenaje
