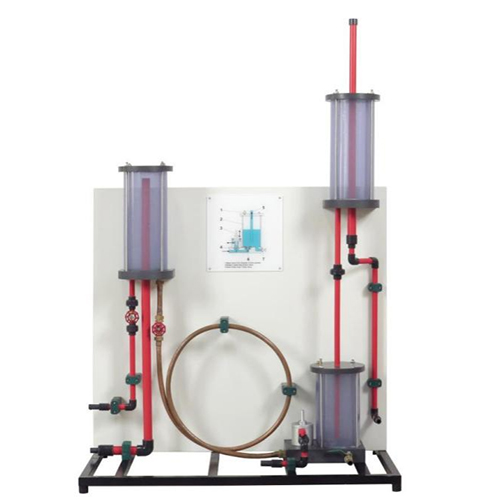

Ariete hidráulico - Bombeo con martillo de ariete Equipo de formación profesional Equipo de laboratorio de hidrodinámica didáctica

AFF020 Ariete hidráulico - Bombeo con martillo de ariete Equipo de formación profesional Equipo de laboratorio de hidrodinámica didáctica
Descripción
formación y efecto del golpe de ariete
principio de un carnero
tanque transparente y válvula de retención visible para una observación óptima de la función

La interrupción abrupta del flujo de agua puede provocar un golpe de ariete en la tubería.
Este efecto generalmente no deseado se usa específicamente en equipos especiales (ariete hidráulico) para elevar el agua a un nivel más alto.
Por encima de una cierta velocidad del agua, la válvula de descarga del pistón se cierra automáticamente debido a las fuerzas del flujo. Esto sucede de repente, de modo que la energía cinética del agua en la tubería se convierte en energía de presión potencial. La presión abre una válvula de retención y el agua fluye hacia un recipiente de aire. El colchón de aire en el recipiente de aire amortigua el golpe de ariete y asegura una elevación uniforme hacia el tanque elevado. Una vez que el golpe de ariete ha disminuido, la válvula de desagüe se abre debido al peso muerto, el agua en la tubería comienza a fluir nuevamente y el proceso se repite.
Se estudia el funcionamiento de la válvula de descarga en función del peso de la carga, la elevación de la válvula y el caudal. Además, es posible mostrar cómo el volumen de aire en el recipiente de aire afecta la elevación.

Objetivos de aprendizaje / experimentos
Demostrar la formación y el efecto del golpe de ariete.
principio de un carnero
función de un barco de aire
efecto del volumen de aire en el recipiente de aire y la velocidad del flujo en el comportamiento de la bomba
análisis de eficiencia
