Equipo de entrenamiento de la educación de la instrumentación del entrenador electrohidráulico del PLC

Artículo No.: AFH011
Equipo de entrenamiento de la educación de la instrumentación del entrenador electrohidráulico del PLC
Descripción

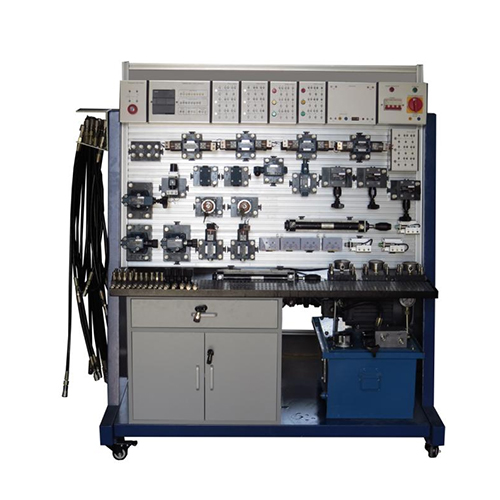

AFH011 Equipo de entrenamiento de la educación de la instrumentación del entrenador electrohidráulico del PLC

I. Introducción
Es adecuado para escuelas, centros de formación de ingenieros, departamentos de formación de fábricas, etc. A través de este entrenador, los estudiantes pueden dominar la estructura de los componentes hidráulicos, la teoría del control del circuito hidráulico, el diseño del circuito hidráulico y la habilidad práctica para el entrenador hidráulico. Este entrenador es flexible y los estudiantes pueden diseñar su propio circuito hidráulico.


II. Parámetro técnico
(1) Alimentación CC: entrada CA 380 V, 50 Hz Salida: CC 24 V / 3A
(2) Rueda: 4, 2 bloqueables con freno, 2 no bloqueables
(3) Estación hidráulica:
volumen nominal: 35L
La presión hidráulica de salida nominal es de 16 MPa,
tipo de bomba: bomba de engranajes
(4) Espacio de la ranura: 25 mm
(5) Material del panel: aluminio
(6) Tipo de banco de trabajo: estación de trabajo de dos lados de un solo lado para 2 estudiantes
(7) Estación hidráulica con aceite hidráulico
(8) Dimensión total del equipo: 1600 mm (L) × 750 mm (W) × 1700 mm (H)
(9) Dimensión del panel de aluminio: 1200 (L) × 750 (W)
(10) Gabinete: 1


III. Experimento que se puede terminar
1. Circuito de control de dirección
(1) Circuito de cambio de dirección de la válvula de dirección operada manualmente
(2) Válvula solenoide de cambio de dirección de la válvula direccional
2. Circuito de control de presión
(1) Circuito de ajuste de presión de un solo grado
(2) Ajuste de presión secundaria
(3) Circuito de disminución de presión de un solo grado
(4) Circuito de reducción de presión secundario
(5) Utilice la válvula de cambio de dirección “M” si el circuito
(6) Utilice la válvula selectora si el circuito
(7) Utilice la válvula de rebose si el circuito
(8) voltaje de protección de la válvula de retención operada por piloto
3. Circuito de ajuste de velocidad
(1) Regulación del estrangulamiento de la entrada de aceite
(2) Regulación del estrangulamiento del circuito de aceite trasero
(3) Control de estrangulamiento del circuito de derivación
(4) Circuito de sincronización de la velocidad de la válvula de ajuste de velocidad
(5) Circuito paralelo de la válvula de ajuste de velocidad
(6) Circuito en serie de ajuste de velocidad
5. Utilice el circuito secuencial de la válvula de secuencia.
6. Utilice el circuito secuencial de control del interruptor de carrera
7. Utilice el circuito secuencial de control del relé de presión.
8. Utilice el circuito de cierre de bloqueo de una sola dirección de la válvula de retención operada por piloto.
9. Utilice circuito de cierre bidireccional de válvula de retención operada por piloto.
10. Utilice el circuito de cierre de la válvula de cambio direccional tipo "O"
11. Circuito básico hidráulico de control de relé
12. Experimento de medición de la capacidad del componente hidráulico
