AFT092 Módulo intercambiador de calor de carcasa y tubos Equipo de formación profesional Equipo de formación térmica
1. Descripción
Los intercambiadores de calor de carcasa y tubos son de uso generalizado. Las principales ventajas de este diseño son la gran superficie de transferencia de calor y el diseño compacto. Los intercambiadores de calor de carcasa y tubos se utilizan en las industrias química y farmacéutica, en refinerías y en plantas de ingeniería de procesos.
Forma parte de una serie de unidades que permiten realizar experimentos en diferentes tipos de intercambiadores de calor. La unidad experimental es ideal para investigar el funcionamiento y el comportamiento de un intercambiador de calor de carcasa y tubos en funcionamiento.

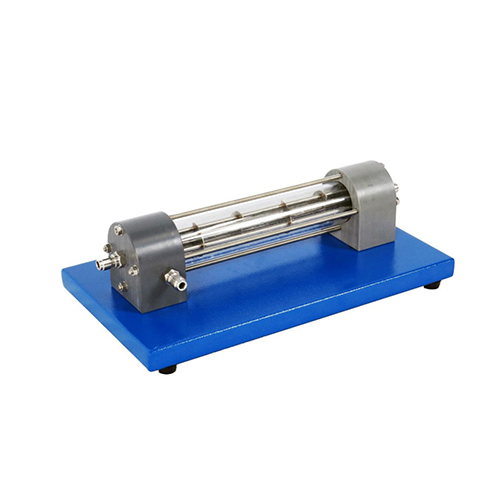

Se conecta a la unidad de suministro mediante acoplamientos rápidos. El intercambiador de calor de carcasa y tubos consta de siete tubos, rodeados por una carcasa exterior transparente. El agua caliente fluye por el espacio del tubo y el agua fría por el espacio de la coraza. Parte de la energía térmica del agua caliente se transfiere al agua fría. Las placas deflectoras se utilizan para desviar el flujo en la carcasa de tal manera que se cree una mayor turbulencia y, por lo tanto, una transferencia de calor más intensa. El medio fluye en un flujo cruzado.
Las válvulas de la unidad de suministro se utilizan para ajustar los caudales de agua fría y caliente. La manguera de suministro se puede volver a conectar mediante acoplamientos de liberación rápida, lo que permite invertir la dirección del flujo. Esto permite la operación de flujo paralelo cruzado o contraflujo cruzado. Los sensores de temperatura para medir la temperatura de entrada y salida están ubicados en las conexiones de suministro. Durante los experimentos, las curvas de temperatura se trazan y muestran gráficamente. Además, los valores medidos se pueden registrar y procesar utilizando un software de adquisición de datos. A continuación, se calcula el coeficiente medio de transferencia de calor como variable característica. 2. Especificación
1)intercambiador de calor de carcasa y tubos (flujo cruzado) para conectarlo
2)suministro de agua fría y caliente
3) es posible la operación de flujo paralelo cruzado y contraflujo cruzado
4) carcasa transparente, haz de tubos visible
5) haz de tubos compuesto por 7 tubos y 4 placas deflectoras
6) registro de temperatura usándolo
3. Datos técnicos
Superficie de transferencia de calor: 200cm2
Haz de tubos, acero inoxidable
diámetro exterior: 6 mm
espesor de pared: 1 mm
tubos, 7
Carcasa, transparente (PMMA)
diámetro exterior: 50 mm
espesor de pared: 3 mm
Dimensiones y peso
LxAnxAl: 400x230x110mm
Peso aproximado. 3kg
