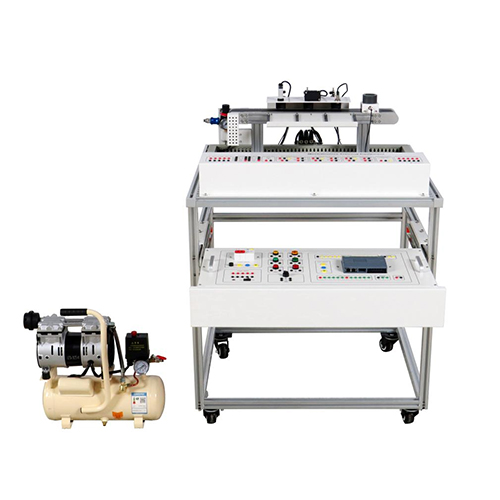

AFM035 Equipo de Formación en Mecatrónica Equipo Didáctico Equipo de Formación Profesional Equipo de Formación en Mecatrónica
1. Introducción del producto
1.1 Descripción del producto
El equipo de capacitación en mecatrónica es un dispositivo diseñado para la enseñanza de mecatrónica, automatización, ingeniería eléctrica y otras disciplinas profesionales. Este equipo simula escenarios de clasificación industrial, integra control PLC, control neumático, detección de sensores, transmisión de motores y otras tecnologías, y utiliza un diseño de cableado abierto que permite a los estudiantes completar la conexión de circuitos, la programación, la depuración y la resolución de problemas de máquinas, y desarrollar capacidades integrales de ingeniería.
1.2 Características del producto
(1) Las interfaces eléctricas clave del equipo de capacitación en mecatrónica (como E/S de PLC, sensores y electroválvulas) cuentan con bloques de terminales para satisfacer las necesidades de cableado básico y la construcción de sistemas complejos.
(2) El equipo y los dispositivos de capacitación en mecatrónica están completamente configurados y pueden utilizarse en combinación para completar el contenido de capacitación de diversas disciplinas.
(3) El equipo de capacitación en mecatrónica incorpora un buen sistema de protección de seguridad.
(4) El equipo de capacitación en mecatrónica es fácil de transportar. El PLC y otros módulos eléctricos se colocan en un soporte tipo cajón para reducir la ocupación de espacio y facilitar la capacitación en diferentes lugares y entornos.
(5) Los equipos de capacitación en mecatrónica pueden simular escenarios reales, lo que permite a los participantes capacitarse en un entorno de trabajo prácticamente real.
(6) Los equipos de capacitación en mecatrónica pueden ofrecer cursos de capacitación sistemáticos que abarcan conocimientos básicos, métodos de operación, mantenimiento y otros aspectos de las instalaciones de seguridad.
(7) Los equipos de capacitación en mecatrónica integran sensores de inductancia, fotoelectricidad, color y otros para lograr la discriminación de materiales metálicos/no metálicos, negros y rojos. 2. Especificaciones técnicas
2.1 Parámetros técnicos básicos
Alimentación monofásica trifásica CA 220 V/50 Hz
Temperatura ambiente: -10 °C a +40 °C
Humedad ambiente: <85 % (25 °C)
2.2 Aspecto del equipo
Dimensiones: 800 mm x 660 mm x 1120 mm
Peso: 220 kg
3. Nombre de los componentes del producto y presentación de sus funciones
3.1 Cuerpo del equipo
N.° Nombre Cant.
1 Unidad de clasificación: 1
2 Módulo de control: 2
3 Compresor de aire: 1
3.2 Accesorios del equipo
N.° Nombre Cant.
1 Cable de red: 1
2 Cable de seguridad eléctrico rojo de 1 m y 2 mm: 30
3 Cable de seguridad eléctrico negro de 1 m y 2 mm: 30
4 Cable de seguridad eléctrico verde de 1 m y 2 mm: 20
5 Cable de seguridad eléctrico amarillo de 1 m y 2 mm: 20
6 Bloque de materiales: 9
7 Fusible de 5 A: 5
8 Amarillo Cable de seguridad eléctrico de 1 m y 4 mm 2
9 Cable de seguridad eléctrico azul de 1 m y 4 mm 2
10 Cable de seguridad eléctrico bicolor de 1 m y 4 mm 2
11 Tubo de aire de 6 x 4 2
3.3 Pieza del módulo de control del equipo
N.° Nombre Cant.
1 Fuente de alimentación principal 1
2 Salida de 24 V CC 1
3 Botón 3
4 Indicador 3
5 Interruptor 1
6 Entrada PLC 1
7 Entrada analógica PLC 1
8 Transformador 1
9 Salida PLC 1
10 Salida analógica PLC 1
11 Salida de 24 V 1
N.° Nombre Cant.
1 Fuente de alimentación CC 1
2 Relé intermedio 1
3 Motor 1
4 Clasificación de material negro 1
5 Clasificación de material rojo 1
6 Clasificación de material metálico 1
7 Detección de entrada 1
4. Lista de experimentos didácticos del producto
(1) Experimento de clasificación de material
