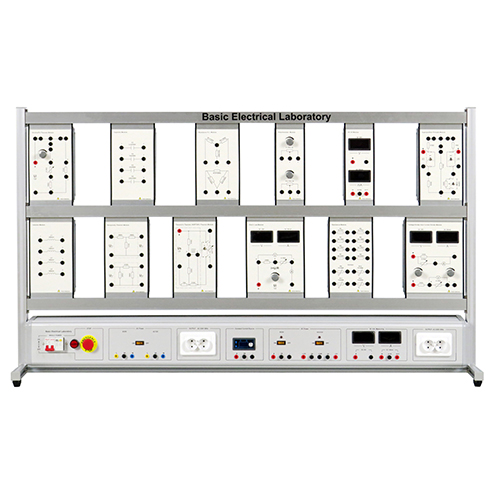

Equipo educativo básico de laboratorio eléctrico Equipo de capacitación en ingeniería eléctrica

AF074E Equipo Educativo de Laboratorio Eléctrico Básico Equipo de Capacitación en Ingeniería Eléctrica

1. Introducción del producto
1.1 Descripción del producto
El Dispositivo de Entrenamiento Eléctrico Básico AF074E es un equipo experimental especialmente diseñado para la enseñanza de cursos como "Teoría Básica de la Ingeniería Eléctrica" ​​y "Tecnología Eléctrica". Adopta conceptos de diseño avanzados y los paneles experimentales se pueden reemplazar libremente para satisfacer las diferentes necesidades de formación. Los instrumentos experimentales son de alta precisión, y todos los instrumentos de potencia y medición están equipados con sistemas de protección personal fiables para garantizar la seguridad de uso.
Este dispositivo de entrenamiento es adecuado para la enseñanza de múltiples cursos y presenta una buena escalabilidad, que puede extenderse a otros contenidos formativos. La parte frontal de la caja colgante experimental incluye diagramas esquemáticos y símbolos para ayudar a los estudiantes a comprender mejor el diseño de circuitos. El circuito experimental adopta el diseño de circuito unitario, y cada circuito unitario se construye según el principio básico del circuito, lo que facilita a los estudiantes dominar diversos contenidos de formación en electricidad.
En resumen, el Dispositivo de Entrenamiento Eléctrico Básico AF074E es un equipo didáctico experimental eléctrico completo, seguro, fiable y fácil de usar que puede satisfacer las necesidades de enseñanza de múltiples cursos, ayudar a los estudiantes a comprender a fondo los principios de los circuitos y mejorar su capacidad operativa.
1.2 Características del producto
1. Diseño avanzado: El banco experimental adopta conceptos de diseño avanzados y los paneles experimentales se pueden reemplazar libremente para satisfacer las diferentes necesidades de formación.
2. Instrumentos de alta precisión: Los instrumentos experimentales son de alta precisión y todos los componentes cuentan con sistemas de protección personal fiables.
3. Amplia aplicabilidad: Es adecuado para la enseñanza de cursos como "Teoría básica de la ingeniería eléctrica" ​​y "Tecnología eléctrica". Gracias a su amplia capacidad de expansión, también se puede utilizar para otros contenidos formativos.
4. Diagramas esquemáticos y símbolos claros: La parte frontal de la caja colgante experimental está equipada con diagramas esquemáticos y símbolos para ayudar a los estudiantes a comprender mejor el diseño de circuitos.
5. Modo de circuito unitario: El circuito experimental está diseñado en modo de circuito unitario. Cada circuito unitario se construye según el principio básico del circuito, lo que facilita que los estudiantes dominen diversos contenidos formativos de electricidad. 2. Especificaciones técnicas
2.1 Parámetros técnicos
Tensión nominal: monofásica trifásica 220 V ± 10 % 50 Hz
Condiciones ambientales de trabajo: temperatura ambiente -10 °C ～ +40 °C, humedad relativa < 85 % (25 °C).
2.2 Dimensiones y peso
Dimensiones: 1600 mm × 400 mm × 950 mm
Peso: < 160 kg


3. Nombre de los componentes del producto y presentación de sus funciones
3.1 Componentes principales del producto
N.º Nombre Cant.
1 Módulo del teorema de Kirchhoff 1
2 Módulo del condensador 1
3 Módulo de resistencias estrella-triángulo 1
4 Módulo del potenciómetro 1
5 Módulo de tensión y corriente CC 1
6 Módulo del teorema de superposición 1
7 Módulo del inductor 1
8 Módulo de la ley de reciprocidad 1
9 Módulo del teorema de Thevenin 1
10 Módulo de la ley de Ohm 1
11 Módulo de resistencias
12 Módulo divisor de tensión y derivación de corriente 1
13 Disyuntor 1
14 Indicador luminoso de encendido 1
15 Interruptor de parada de emergencia 1
16 Módulo de alimentación de CA 1
17 Toma europea de dos posiciones CA 230 V 2
18 Fuente de corriente constante 1
19 Módulo de alimentación de CC 1
20 Módulo de voltímetro y amperímetro de CC 1
3.2 Accesorios del producto
N.º Nombre Cant. 1 Multímetro digital 1
2 Medidor digital de inductancia y capacitancia 1
3 Cable de seguridad eléctrico de 4 mm, 1 metro, doble extremo, amarillo 10
4 Cable de seguridad eléctrico de 4 mm, 1 metro, doble extremo, rojo 10
5 Conector en forma de U, rojo 5
6 Conector en forma de U, negro 5
7 Cable de seguridad eléctrico de 4 mm, 1 metro, doble extremo, negro 5
8 Cable de seguridad eléctrico de 4 mm, 1 metro, doble extremo, bicolor 5
9 Cable de seguridad eléctrico de 4 mm, 1 metro, doble extremo, verde 10
10 Cable de seguridad eléctrico de 4 mm, 1 metro, doble extremo, azul 5
11 Cable de alimentación europeo 2
12 Cable adaptador en forma de P 1
4. Lista de experimentos didácticos del producto (consulte la guía de experimentos para obtener más detalles)
(1) Experimento 1: Verificación de la ley de Ohm
(2) Experimento 2: Características de la resistencia
(3) Experimento 3: Características de la capacitancia
(4) Experimento 4: Características de la inductancia
(5) Experimento 5: Verificación de la ley de Kirchhoff
(6) Experimento 6 Verificación de las características de división de tensión y derivación de corriente de resistencias
(7) Experimento 7 Verificación de la conversión equivalente estrella-triángulo de resistencias
(8) Experimento 8 Cálculo de potencia
(9) Experimento 9 Verificación del principio de superposición
(10) Experimento 10 Verificación del teorema de Thévenin y del teorema de Norton
(11) Experimento 11 Verificación del teorema de reciprocidad
(12) Experimento 12 Ecuaciones de nodos
(13) Experimento 13 Ecuaciones de bucles
