Descripción
investigación y verificación del principio de Bernoulli
presiones estáticas y distribución de presión total a lo largo de la boquilla Venturi
determinación del coeficiente de flujo a diferentes caudales

El principio de Bernoulli describe la relación entre la velocidad de flujo de un fluido y su presión. Un aumento de velocidad conduce a una reducción de la presión en un fluido que fluye y viceversa. La presión total del fluido permanece constante.
La ecuación de Bernoulli también se conoce como el principio de conservación de la energía del flujo.

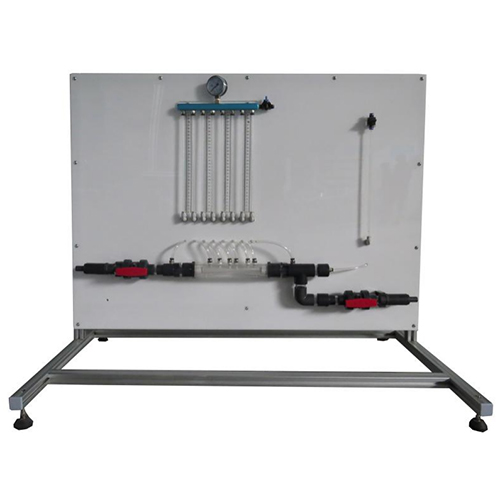

La unidad de ensayo incluye una sección de tubería con una boquilla de ventilación transparente y un tubo de Pitot móvil para medir la presión total. El tubo de Pitot se encuentra dentro de la boquilla Venturi, donde se desplaza axialmente. La posición del tubo de Pitot se puede observar a través del panel frontal transparente de la boquilla Venturi.
La boquilla Venturi está equipada con puntos de medición de presión para determinar las presiones estáticas. Las presiones se muestran en los seis manómetros de tubo. La presión total se mide con el tubo de Pitot y se muestra en otro manómetro de un solo tubo.
La unidad de ensayo se coloca de forma fácil y segura sobre la superficie de trabajo del módulo base AFF017. El agua se suministra y el caudal se mide con AFF017. Alternativamente, la unidad experimental puede ser operada por el suministro de laboratorio.

Objetivos de aprendizaje / experimentos
conversión de energía en flujo de tubería divergente / convergente
registrar la curva de presión en una boquilla Venturi
registrar la curva de velocidad en una boquilla Venturi
determinar el coeficiente de flujo
reconocer los efectos de la fricción
