Cambio de estado de los gases Equipo de enseñanza Equipo educativo de laboratorio de transferencia de calor

AFT030 Cambio de estado de los gases Equipo de enseñanza Equipo educativo de laboratorio de transferencia de calor

1. Introducción del producto
1.1 Descripción del producto

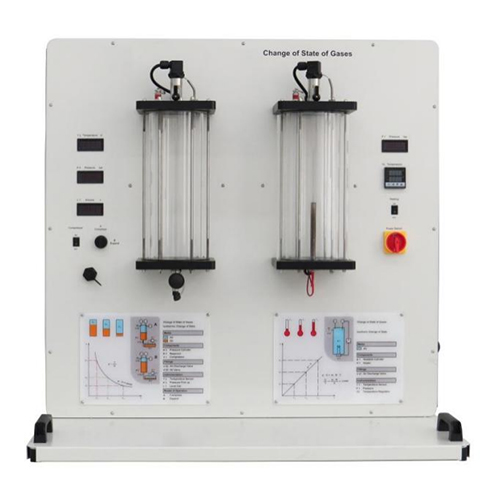

El banco de experimentos de cambio de estado de gases AFT030 es un equipo práctico de formación y enseñanza para uso en laboratorio que verifica las transformaciones de estado de los gases. Los cuatro procesos termodinámicos fundamentales (isotérmico, isobárico, isocórico e isentrópico) constituyen la base del aprendizaje de la termodinámica. Este experimento utiliza aire como gas de prueba y demuestra los dos procesos fundamentales de las transformaciones isotérmica e isocórica en dos tanques de gas totalmente transparentes. En el primer tanque, a la izquierda, un compresor controla el aumento y la disminución del volumen del gas. El cambio es lento y el trabajo realizado es insignificante, por lo que se considera una transformación isotérmica. En el segundo tanque, a la derecha, el volumen del gas permanece constante en un espacio confinado. Un calentador eléctrico eleva lentamente la temperatura del gas, lo que provoca un aumento de la presión, demostrando así el proceso de transformación isocórica. Ambos laboratorios de simulación cuentan con un diseño transparente y observable. Los cambios de temperatura, presión y volumen durante el proceso se miden electrónicamente y se muestran directamente en una pantalla digital. Estos cambios también pueden transferirse a un PC para su procesamiento. A través de estos experimentos, los estudiantes pueden familiarizarse con las relaciones entre las diversas magnitudes físicas involucradas en las transformaciones del estado gaseoso, desarrollando conocimientos, habilidades y capacidades de desarrollo innovador relevantes.
1.2 Características del producto
1. El tanque de gas del banco de pruebas es totalmente transparente, lo que permite observar todo el proceso de cambio de estado gaseoso.
2. El banco de pruebas puede verificar cambios isotérmicos e isovolumétricos en los cambios de estado gaseoso.
3. Los datos transitorios (incluidas las temperaturas del agua y del aire) durante los cambios del banco de pruebas se pueden visualizar digitalmente mediante instrumentos electrónicos.
4. Los datos de las magnitudes físicas recopilados durante los cambios del banco de pruebas se pueden transferir a un PC a través de un puerto USB para su posterior procesamiento.
2. Especificaciones técnicas
2.1 Parámetros técnicos
Tensión nominal: Monofásica, trifásica, CA 220 V, 50 Hz.
Entorno operativo requerido: Temperatura ambiente de -10 °C a +40 °C, humedad relativa < 85 % (a 25 °C).
2.2 Dimensiones y peso
Dimensiones: 900 mm × 550 mm × 900 mm
Peso: <50 kg


3. Nombres y funciones de los componentes del producto
3.1 Componentes principales del producto
N.° Nombre Cantidad
1 Transmisor de presión 2
2 Válvula de seguridad 2
3 Indicador de temperatura del tanque 2 1
4 Indicador de presión del tanque 2 1
5 Indicador de volumen del tanque 2 1
6 Selector de presión positiva/negativa 1
7 Interruptor de arranque del compresor de aire 1
8 Puerto de comunicación USB 1
9 Perilla de ajuste 1
10 Asa de transporte 2
11 Sensor de temperatura 2
12 Válvula de escape 2
13 Indicador de presión del tanque 1 1
14 Controlador de temperatura inteligente del calentador del tanque 1 1
15 Interruptor de arranque del calentador 1
16 Interruptor de carga 1
17 Calentador 1
3.2 Accesorios del producto
N.° Nombre Cantidad
1 Cable de datos USB
2 Unidad USB de software
4. Lista de experimentos didácticos del producto (Consulte la Guía de experimentos para obtener más información)
(1) Proceso isotérmico y verificación de la ley de Boyle
(2) Proceso isocórico y verificación de la ley de Charles
