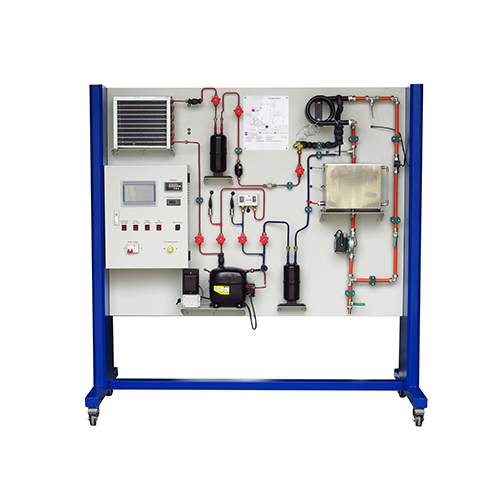

AFA078 Entrenador de Evaporador - Equipo Didáctico - Equipo de Formación Profesional - Equipo de Formación en Refrigeración
1. Descripción del Producto
Este dispositivo de formación se utiliza para estudiar el ciclo de compresión de refrigeración y el sistema de evaporación. El compresor impulsa el refrigerante para realizar el ciclo de refrigeración, presenta sistemáticamente el modo de funcionamiento del circuito de refrigeración a los estudiantes, domina el principio del circuito de refrigeración y el modo de funcionamiento del compresor, y muestra el sistema para que los estudiantes puedan comprender claramente el principio durante el proceso de enseñanza. Domine el principio de refrigeración y el principio de conexión de tuberías del circuito de refrigeración.
2. Características del Equipo
La plataforma de formación adopta una estructura de bastidor de chapa soldada, simple y firme. Reduce el peso total del equipo y garantiza su resistencia. Cuenta con 4 ruedas universales instaladas en la parte inferior, que se pueden mover fácilmente.
La tubería del ciclo de refrigeración está colocada sobre el panel de instalación del equipo, y las áreas de alta y baja temperatura están pintadas con diferentes colores para facilitar su observación y distinción.
El equipo cuenta con un buen sistema de protección de seguridad. El compresor está equipado con un protector de arranque que lo detiene inmediatamente cuando la presión del sistema es anormal para proteger la seguridad del compresor y del sistema.
El control eléctrico está instalado en la caja de control e incluye un interruptor de protección contra fugas, un botón de parada de emergencia y una conexión a tierra fiable para garantizar la seguridad del equipo y del personal.
3. Parámetros técnicos
(1) Potencia de entrada: CA 220 V ± 10 % 60 Hz
(2) Dimensiones: 1800 x 800 x 1800 mm
(3) Peso: <170 kg
(4) Condiciones de funcionamiento: Temperatura ambiente: 10 °C ~ 30 °C, humedad relativa: <75 % (25 °C)
(5) Refrigerante: R134a
4. Composición del equipo
Introducción a la composición
4.1 Caja de control de potencia
1. Pantalla táctil
2. Medidor de potencia
3. Termostato
4. Interruptor de funcionamiento del compresor
5. Interruptor de funcionamiento de la bomba de agua
6. Interruptor de funcionamiento del calentador
7. Interruptor de funcionamiento del ventilador
8. Puerto de comunicación Ethernet
9. Disyuntor
10. Perilla de control de velocidad del ventilador
4.2 Compresor
4.3 Condensador
4.4 Evaporador
4.5 Interruptor de protección de alta y baja tensión Sensor
4.6 Tanque de agua
Actúa como fuente de intercambio de calor para el evaporador
4.7 Tanque de almacenamiento de líquido
4.8 Separador de gas-líquido
4.9 Válvula de expansión
4.10 Mirilla
4.11 Bomba
Control de flujo para la circulación del agua, caudal, etc.
4.12 Filtros
5. Lista de experimentos
Experimento 1: Calentamiento del tanque de agua
Experimento 2: Conexión de software
Experimento 3: El ventilador del condensador ajusta el efecto de refrigeración
Experimento 4: Control de circulación del circuito de agua del evaporador, efecto de refrigeración
Experimento 5: Exportación de datos
