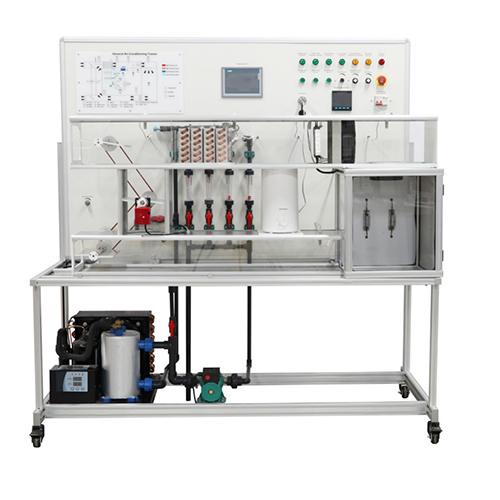

AFA055 Entrenador General de Aire Acondicionado, Equipo Didáctico, Equipo de Formación Profesional, Equipo de Formación en Refrigeración
I. Descripción General del Producto
1.1 Descripción General
Este dispositivo de formación está diseñado para profundizar en la termodinámica. Permite que el aire pase por las diferentes etapas de la unidad de aire acondicionado y refrigeración, y luego ingrese a una sala donde se puede monitorear la temperatura y la humedad en tiempo real. La diferencia de temperatura y humedad del aire se mide para analizar la refrigeración, la calefacción, la humidificación y la deshumidificación, de modo que los estudiantes puedan comprender las características del compresor y aprender su funcionamiento específico y principio de funcionamiento.
1.2 Características
(1) El banco de formación adopta una estructura de chasis de perfil de aluminio. Esta estructura es simple y sólida, lo que reduce el peso total del equipo y garantiza su resistencia. Cuenta con 4 ruedas universales instaladas en la parte inferior para facilitar su desplazamiento.
(2) El equipo cuenta con un buen sistema de protección de seguridad. La alimentación del sistema está controlada por un disyuntor de fugas para proteger la seguridad del compresor y del sistema. En el circuito de control eléctrico, los botones de parada de emergencia y las medidas de protección de puesta a tierra fiables garantizan la seguridad de los equipos y las personas.
(3) El ciclo de refrigeración está equipado con interruptores de protección de alta y baja presión. Cuando la presión del sistema es anormal, el compresor puede apagarse y reiniciarse inmediatamente para proteger tanto el compresor como el sistema. II. Parámetros de rendimiento
Potencia de entrada: trifásica 220 V ± 10 %, 50 Hz
Tamaño: aprox. 1800 mm x 800 mm x 1800 mm
Peso: aprox. 150 kg
Temperatura ambiente: 10 °C ~ 30 °C
Humedad relativa: <75 % (25 °C)
III. Lista de componentes e introducción detallada
3.1 Componentes principales
Número Nombre
1 Diagrama esquemático
2 Pantalla
3 Ventilador
4 Calentador
5 Evaporador
6 Sala de simulación
7 Humidificador
8 Caudalímetro
9 Controlador de la válvula de aire
10 Perilla de control del ángulo de la válvula de aire
11 Bomba de agua
12 Unidad de refrigeración del compresor
13 Condensador
14 Canal de ventilación
15 Rueda universal
3.2 Componentes de la caja de alimentación
Número Nombre
1 Instrucciones de refrigeración
2 Control de refrigeración
3 Instrucciones de funcionamiento de la bomba de agua
4 Control de la bomba de agua
5 Instrucciones de humidificación
6 Control de humidificación
7 Funcionamiento del ventilador Instrucciones
8 Control del ventilador
9 Instrucciones para simular la temperatura ambiente
10 Control de la temperatura ambiente simulada
11 Instrucciones del calentador de aire
12 Control del calentador de aire
13 Indicador de encendido
14 Botón de emergencia
15 Reloj multifunción
16 Disyuntor 2P
IV. Lista de experimentos
Experimento 1: Investigación sobre experimentos de aire acondicionado y refrigeración
Experimento 2: Investigación sobre experimentos de calefacción por conductos de aire
Experimento 3: Investigación sobre experimentos de humidificación
Experimento 4: Investigación sobre experimentos de deshumidificación
Experimento 5: Experimento de comprensión del equipo de refrigeración
