1. Introducción al equipo
1.1 Descripción general

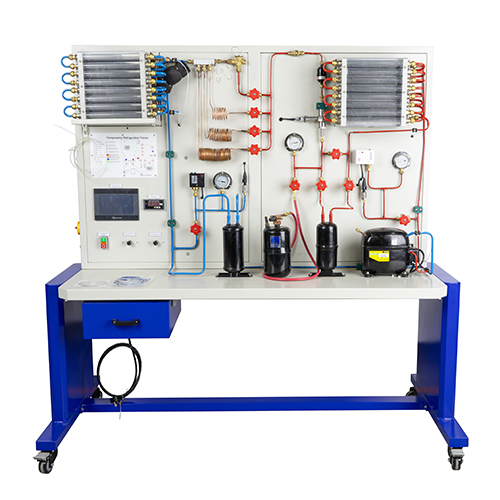

El entrenador de refrigeración por compresión es un dispositivo que se utiliza para estudiar el principio de la refrigeración por compresor. El dispositivo consta principalmente de cuatro partes: compresor, evaporador, condensador y cuatro dispositivos de estrangulamiento. El entrenador incluye diversos sensores y puede transmitir datos a una pantalla táctil. Al procesar las lecturas de estos sensores, se puede estudiar la relación entre el flujo de estrangulamiento y la capacidad de refrigeración.
1.2 Características
(1) El entrenador de refrigeración por compresión cuenta con una estructura de aluminio sencilla, robusta y fiable. Además, está equipado con 4 ruedas móviles, lo que facilita enormemente su uso móvil.
(2) El entrenador de refrigeración por compresión cuenta con un diseño eléctrico seguro y una conexión a tierra segura y fiable.
(3) El entrenador de refrigeración por compresión tiene un diseño modular, y cada unidad puede funcionar de forma independiente, lo que aumenta considerablemente la variedad y la cantidad de experimentos. (4) El entrenador de refrigeración por compresión utiliza el refrigerante R513A, seguro y ecológico.
(5) El entrenador de refrigeración por compresión está equipado con un puerto de comunicación con una PC, que permite la recopilación de datos y el análisis de gráficos del equipo. 2. Parámetros técnicos
Potencia de entrada: monofásica, monocable, 240 V ± 10 % 50 Hz
Peso: 257 kg
Dimensiones: 1810 mm x 870 mm x 1950 mm
Condiciones de funcionamiento: Temperatura ambiente: 10 °C ~ 30 °C
Humedad relativa: <75 % (25 °C)
3. Lista de componentes e introducción detallada
3.1 Componentes principales
Sin nombre
1 Evaporador
2 Dispositivo de estrangulamiento
3 Interruptor de control de baja tensión
4 Manómetro de baja presión
5 Separador de gas-líquido
6 Armario
7 Mirilla
8 Condensador
9 Caudalímetro electrónico
10 Interruptor de control de alta tensión
11 Medidor de alta tensión
12 Sensor de presión electrónico
13 Receptor
14 Compresor
3.2 Componentes de la caja de alimentación
Sin nombre
1 Pantalla táctil
2 Interruptor de carga
3 Puerto USB
4 Medidor de potencia
5 Perilla de control del ventilador del evaporador
6 Perilla de control del ventilador del condensador
3.3 Lista de configuración del equipo
Sin nombre Cantidad
Componente 1 Compresor 1
Componente 2 Condensador 1
Componente 3 Evaporador 1
Componente 4 Receptor 1
Componente 5 Tanque de almacenamiento de líquido 1
Componente 6 Separador de gas-líquido 1
Componente 7 Interruptor de control de alto voltaje 1
Componente 8 Interruptor de control de bajo voltaje 1
Componente 9 Sensor de presión 2
Componente 10 Caudalímetro electromagnético 1
Componente 11 Monitor táctil 1
3.4 Accesorios
N.° Nombre Cantidad
1 CD de software 1
2 Cable USB 1
4. Lista de experimentos
Experimento 1: Comprensión del uso del simulador de refrigeración por compresión
Experimento 2: Comprensión de las condiciones de funcionamiento del dispositivo de estrangulamiento tipo A del simulador de refrigeración por compresión
Experimento 3: Comprensión de las condiciones de funcionamiento del dispositivo de estrangulamiento tipo B del simulador de refrigeración por compresión
Experimento 4: Comprensión de las condiciones de funcionamiento del Dispositivo de estrangulación tipo C del entrenador de refrigeración por compresión
Experimento 5: Comprender las condiciones de funcionamiento de la válvula de expansión del entrenador de refrigeración por compresión
Experimento 6: Comprender la función de comunicación con la PC del entrenador de refrigeración por compresión
