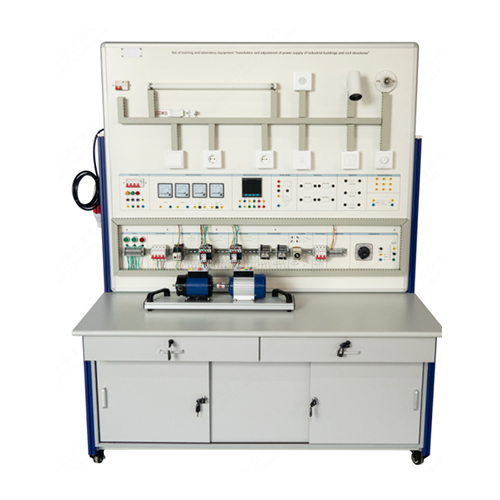

Equipo de Formación y Laboratorio AF285E "Instalación y Ajuste del Suministro Eléctrico de Edificios Industriales y Estructuras Civiles"

I. Descripción del Producto
1.1 Descripción general
Este equipo de formación incluye diversos tipos de dispositivos básicos de control eléctrico y de medición. Mediante experimentos relevantes, podrá familiarizarse con circuitos de iluminación, circuitos de control de motores, circuitos de medición y otros métodos de conexión, dominar sus principios y métodos de control, y adquirir los conocimientos y habilidades correspondientes.
1.2 Características
1. Los componentes del circuito de control eléctrico se instalan en la placa de montaje del panel de pared, que es fácil de operar y reemplazar, lo que facilita la ampliación de funciones o la realización de nuevas capacitaciones. El contenido operativo es típico, práctico y científico.
2. La mesa de operaciones solo requiere una fuente de alimentación de CA trifásica de cuatro cables.
3. El entrenamiento de habilidades utiliza circuitos de control y pequeños motores especialmente diseñados, que pueden simular diversos tipos de sistemas de transmisión eléctrica en fábricas y cumplen con los requisitos de capacitación en instalación, depuración, mantenimiento eléctrico, análisis de fallas y resolución de problemas. 4. Todos los componentes de la línea de control de contacto del relé están conectados a los terminales mediante cables. El cableado para el estudiante solo protege los componentes; en la práctica, el cable se utiliza para entrenar el proceso.
5. La fuente de alimentación de salida cuenta con pantalla de monitoreo y funciones de protección contra cortocircuitos. Si un mal funcionamiento o un cableado incorrecto provoca un cortocircuito durante la capacitación, el equipo se protege automáticamente para evitar quemar fusibles y dañar los aparatos eléctricos, garantizando así una capacitación fluida.
6. La plataforma de capacitación cuenta con un sistema de protección de seguridad eficaz. La conexión entre el circuito de capacitación y la fuente de alimentación del equipo se realiza mediante una toma de seguridad y una cubierta protectora de alta fiabilidad, lo que garantiza una rápida y segura conexión. II. Parámetros de rendimiento
Potencia de entrada: Trifásica de cinco hilos 380 V ± 10 % 60 Hz
Peso: 223 kg
Condiciones de funcionamiento: Temperatura ambiente: -10 °C ～ +40 °C
Dimensiones: 1720 x 940 x 2210


III. Lista de componentes e introducción detallada
3.1 Componentes principales
Número Nombre
1 Motor asíncrono trifásico de jaula de ardilla
2 Motor paralelo de CC
3 Armario
4 Caja de alimentación
5 Fuente de alimentación externa
6 Panel de terminales
7 Panel de control
3.2 Caja de alimentación
Número Nombre
1 Botón verde - reinicio automático
2 Botón rojo - reinicio automático
3 Conector de terminal
4 Terminal JUK2.5B
5 Disyuntor 4P
6 Relé térmico
7 Contactor de CA
8 Relé intermedio (2,4 m de ancho) con base
9 Relé temporizador
10 Disyuntor 3P
11 Regulador automático de voltaje monofásico
3.3 Panel de terminales Pieza
Número Nombre
1 Disyuntor 4P con protección contra fugas
2 Indicador luminoso amarillo/verde/rojo - 220 V
3 Tubo portafusible de 5 A
4 Voltímetro de 500 V
5 Voltímetro de 450 V
6 Amperímetro de 15 A
7 Amperímetro de 3 A
8 Medidor multifunción trifásico tipo 9
9 Puente rectificador 2 A/400 V
10 Resistencia 510 Ω 100 W
11 Condensador CBB61-4 UF/450 V
12 Transformador monofásico
13 Terminal de derivación
3.4 Panel de control
Número Nombre
1 Disyuntor 2P con protección contra fugas
2 Tubo fluorescente
3 Bocina de timbre
4 Foco
5 Lámpara incandescente
6 Balasto/Arrancador
7 Interruptor
8 Toma de corriente europea (con cable de tierra)
9 Toma de corriente europea (sin cable de tierra)
10 Interruptor de timbre
11 Interruptor doble
12 Regulador de intensidad tipo 86
3.5 Accesorios
Número Nombre Cantidad
1 Cable eléctrico verde de 4 mm 8
2 Cable eléctrico rojo de 4 mm 8
3 Cable eléctrico azul de 4 mm 8
4 Cable eléctrico negro de 4 mm 8
5 Cable eléctrico amarillo de 4 mm 8
6 Cable eléctrico bicolor de 4 mm 5
7 Cable eléctrico bicolor de 4 mm (cabezal a enchufe) 4
8 Cable eléctrico amarillo de 4 mm (cabezal a enchufe) 4
9 Cable eléctrico rojo de 4 mm (cabezal a enchufe) 4
10 Cable eléctrico verde de 4 mm (cabezal a enchufe) 4
IV. Lista de experimentos
Experimento 1: Prueba de lámpara fluorescente
Experimento 2: Experimento de rotación de motor hacia adelante y hacia atrás
Experimento 3: Experimento de enclavamiento de contactor de CA
Experimento 4: Prueba de transformador de potencia
Experimento 5: Investigación sobre la protección de redes de alumbrado
