AFH010 Entrenador Electrohidráulico PLC, Equipo Didáctico, Equipo de Formación Profesional, Equipo de Formación en Mecatrónica
1. Descripción del Producto
1.1 Descripción General
Este dispositivo de formación hidráulica adopta un diseño de panel de control de estructura abierta, de acuerdo con los requisitos del programa de estudios de control eléctrico e hidráulico de mecatrónica en universidades, y combina las ventajas de los equipos experimentales de control de relés hidráulicos. Diversos componentes hidráulicos se pueden instalar de forma flexible en el panel de control, y todas las juntas cuentan con juntas rápidas de apertura y cierre en ambos extremos, lo que soluciona el problema de las fugas de aceite en el circuito hidráulico, es práctico y duradero, reduce las pérdidas y contribuye a la higiene ambiental. Todos los componentes se pueden combinar aleatoriamente para formar un sistema hidráulico con funciones específicas, lo cual resulta muy práctico.
1.2 Características

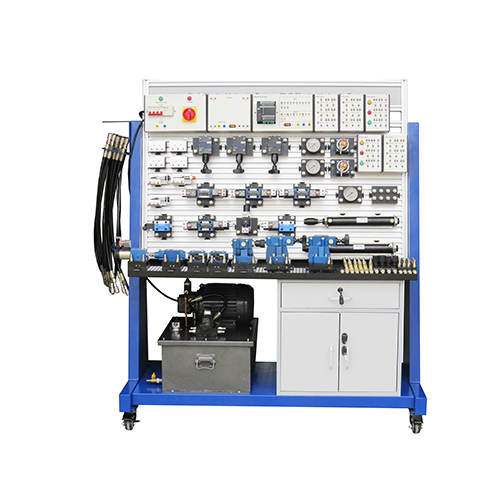

El equipo está compuesto por una estructura de chapa metálica de alta resistencia, elegante y duradera. La base está equipada con ruedas universales que se pueden mover fácilmente; cuenta con un gabinete para almacenar herramientas y dispositivos, y la estación hidráulica está integrada en la parte inferior del equipo. La placa base para la fijación de diversos bloques de válvulas hidráulicas está fabricada con perfiles de sustrato especiales. La distancia entre ranuras del panel es de 25 mm, lo que facilita la inserción y extracción de diversos componentes. La parte superior alberga diversas cajas colgantes de control electrónico, lo que resulta en un conjunto compacto.
II. Parámetros de rendimiento
(1) Potencia de entrada: 380 V CA
(2) Dimensiones del banco de pruebas: 1400 x 720 x 1630 mm
(3) Rango de velocidad segura: 1000-1500 rpm
(4) Cuando la bomba hidráulica está en funcionamiento, el ruido es ≤ 58 dB≤ a una distancia de 1,5 m de la plataforma hidráulica.
III. Composición del producto
3.1 Unidad de control eléctrico
3.2 Plataforma de entrenamiento
3.4 Componentes hidráulicos
IV. Lista de experimentos
Experimento 1: Circuito inversor de la válvula inversora manual
Experimento 2: Circuito inversor de la válvula inversora electromagnética tipo H
Experimento 3: Circuito inversor de la válvula inversora electromagnética tipo M
Experimento 4: Circuito inversor tipo Y de la válvula inversora electromagnética
Experimento 5: Circuito inversor de la válvula inversora electromagnética tipo O
Experimento 6: Control de punto único de 4/2 vías Electroválvula
Experimento 7: Cómo usar el relé de presión
Experimento 8: Sensor inductivo
Experimento 9: Sensor fotoeléctrico
Experimento 10: Sensor capacitivo
Experimento 11: Principio de funcionamiento de la válvula de control de velocidad
Experimento 12: Principio de funcionamiento de la válvula de retención de control hidráulico
Experimento 13: Principio de funcionamiento de la válvula de alivio piloto
Experimento 14: Principio de funcionamiento de la válvula de alivio de acción directa
Experimento 15: Principio de funcionamiento de la válvula reductora de presión piloto
Experimento 16: Principio de funcionamiento de la válvula de secuencia piloto
