Equipo de capacitación en sistemas de control de transportadores AFM050, equipo didáctico, equipo de capacitación vocacional, equipo de capacitación en mecatrónica
1. Introducción del producto
1.1 Descripción del producto

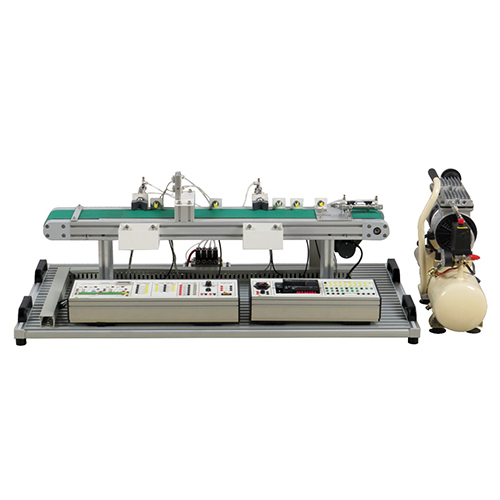

El sistema de control de transportadores es un sistema de capacitación práctica que se adapta a la aplicación real del sitio y permite simular completamente la línea de producción automática de una planta industrial. El sistema combina la línea de producción real del sistema de transporte para que los estudiantes profundicen su comprensión del sistema de producción de transporte automático. El sistema consta principalmente de cilindros, válvulas solenoides, sensores, motores, controladores programables, etc. El sistema se basa en el sistema de control de la cinta transportadora, con sensores instalados en diferentes posiciones para detectar los objetos transportados. Según la señal de entrada del sensor al controlador programable, la señal de salida del PLC controla la válvula solenoide y el cilindro según sea necesario para realizar la clasificación y el conteo de objetos en la cinta transportadora.
1.2 Características del producto
Este banco de trabajo de capacitación está construido con placas de aleación de aluminio para crear un banco de trabajo de escritorio flexible y fácil de mover. Cada módulo de actuador se coloca en una placa, lo que facilita su operación y evita daños.
La unidad de control PLC adopta una estructura de caja colgante y se fija a una placa de aleación de aluminio, lo que la hace segura y fiable. Todos los puntos de entrada y salida del PLC están conectados a los terminales enchufables, lo que facilita la conexión a los estudiantes. La electroválvula, controlada por el sensor, se conecta al terminal del panel de la caja colgante de la unidad de control para su detección y está equipada con un indicador luminoso de proceso operativo.
(3) Integra tecnología mecánica (incluida la tecnología neumática), tecnología de sensores y tecnología de control PLC para reflejar las características de los procesos de producción modernos. El contenido del módulo se determina en función de la función de producción y los principios de aprendizaje integral. Los estudiantes pueden seleccionar fácilmente los módulos necesarios durante la clase o la competición. 2. Especificaciones técnicas
2.1 Parámetros técnicos
Alimentación: Monofásica trifásica 220 V ± 10 % 50 Hz
Condiciones de funcionamiento: Temperatura ambiente: -10 °C ～ +40 °C
2.2 Dimensiones y peso
Dimensiones: 1200 mm x 600 mm x 430 mm
Peso: <50 kg
3. Nombre y funciones de los componentes del producto
3.1 Cuerpo principal del producto
N.º Nombre Cant.
1 Panel de monitoreo 1
2 Unidad de sensor 1
3 Unidad de interruptor magnético de cilindro 1
4 Unidad de control 1
5 Unidad de control de velocidad del motor 1
6 Unidad de alimentación de 24 V 1
7 Puerto de alimentación 1
8 Unidad de salida del transformador 1
9 PLC 1
10 Unidad de entrada del PLC 1
11 Unidad de salida del PLC 1
12 Bloque de terminales 8
13 Motor de la cinta transportadora 1
14 Interruptor magnético 6
15 Sensor fotoeléctrico 1
16 Sensor fotoeléctrico 1
17 Sensor fotoeléctrico inductivo 1
18 Sensor fotoeléctrico 1
19 Silo 1
20 Cilindro de empuje 3
21 Válvula 1
22 Sensor fotoeléctrico 1
23 Válvula de control de velocidad 6
24 Silo 1
25 Electroválvula 4
26 Compresor de aire 1
3.2 Accesorios del producto
N.° Nombre Cant. 1 Bloque metálico 5
2 Bloque plástico 5
3 Tubo de gas 1
4 Cable de seguridad eléctrico negro de 2 mm 10
5 Cable de seguridad eléctrico rojo de 2 mm 15
6 Fusible 5
7 Cable de seguridad eléctrico verde de 2 mm 10
8 Cable de seguridad eléctrico amarillo de 2 mm 15
9 Cable USB 1
10 Cable de alimentación 1
3.3 Funciones de los componentes
4. Lista de experimentos didácticos del producto (consulte las instrucciones del experimento para obtener más detalles)
(1) Experimento de prueba de clasificación de materiales
(2) Experimento de operación manual
