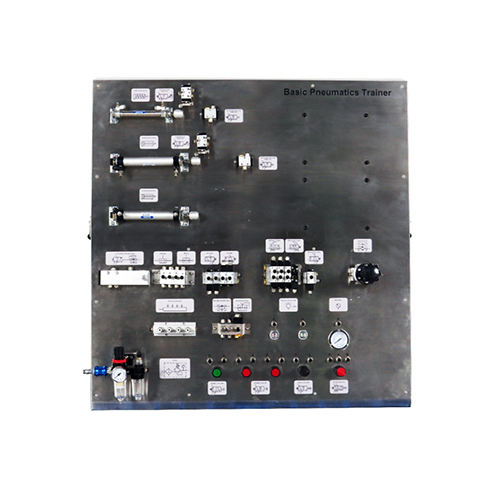

AFM043 Entrenador de Neumática Básica, Equipo Didáctico, Equipo de Formación Profesional, Equipo de Formación en Mecatrónica
I. Descripción del Producto
1.1 Descripción del Producto
Consta de una unidad de servicio de aire, un actuador neumático, un grupo de componentes neumáticos y un kit de válvulas de potencia. Con el entrenador, podrá familiarizarse con el uso básico de un solo componente. Comprenderá y diseñará experimentos para lograr diferentes propósitos mediante la cooperación entre diferentes componentes.
Con el entrenador, podrá dominar sus principios y métodos de control, y desarrollar los conocimientos y habilidades correspondientes de los probadores. Adecuado para la enseñanza y la evaluación de habilidades en carreras afines.
1.2 Características del producto
1. No requiere instalación ni interfaz de alimentación especiales.
2. Funcionamiento estable, más fiable y duradero gracias a un circuito de gas más sencillo.
3. Respuesta rápida, que puede alcanzar milisegundos dentro del rango controlable.
II. Parámetros de rendimiento
2.1 Parámetros técnicos
Luz indicadora neumática: presión de funcionamiento: 0,1-0,8 MPa
Compresor de aire y bomba de aire sin aceite: 220 V, 550 W, 8 L
2.2 Dimensiones y peso
Dimensiones: 900 x 400 x 878 mm
Peso: <100 kg
III. Nombres de los componentes del producto y presentación de sus funciones
3.1 Componentes principales del producto
N.° Nombre
1 Triplete
2 Válvula de botón de 3/2 vías (normalmente abierta)
3 Válvula de botón de 3/2 vías (normalmente cerrada)
4 Válvula de perilla de 3/2 vías
5 Válvula de perilla de 3/2 vías
6 Manómetro
7 Indicador neumático Luz
8 Válvula de escape rápido
9 Válvula de reunión
10 Asignación de fuente de gas
11 Válvula de retardo
12 Válvula de doble presión
13 Válvula de lanzadera
14 Válvula de conversión de 3/2 vías (normalmente abierta)
15 Válvula de conversión de 3/2 vías (normalmente cerrada)
16 Válvula de inversión de 5/2 vías con control de aire doble
17 Válvula de inversión de 5/2 vías con control de aire simple
18 Válvula de inversión de 3/2 vías con control de aire simple
19 Válvula secuencial
20 Cilindro de doble acción
21 Cilindro de simple acción
22 Interruptor de límite de tipo rodillo
23 Interruptor de límite de palanca Lex
3.2 Accesorios del producto
N.° Nombre
1 Tráquea
2 Tijeras traqueales
3 Bloque traqueal
4 Unión neumática de conector en T
5 Unión recta
6 Tráquea de resorte
IV. Lista de configuraciones del producto
N.° Nombre Cantidad
1 Triplete 1
2 Fuentes de aire 1
3 Válvula de retardo 1
4 Válvula de doble presión 1
5 Válvula de lanzadera 1
6 Válvula de conversión de 3/2 vías (normalmente abierta) 2
7 Válvula de conversión de 3/2 vías (normalmente cerrada) 1
8 Válvula de reunión 1
9 Válvula de escape rápido 1
10 Válvula de botón de 3/2 vías (normalmente abierta) 2
11 Válvula de botón de 3/2 vías (normalmente cerrada) 2
12 Válvulas de perilla de 3/2 vías 1
13 Válvula de perilla de 5/2 vías 1
14 Manómetro 1
15 Luz indicadora neumática 2
16 Válvula secuencial 1
17 Válvula inversora de 3/2 vías con control de aire simple 2
18 Válvula inversora de 5/2 vías con control de aire simple 1
19 Válvula inversora de 5/2 vías con control de aire doble 3
20 Cilindro de doble acción 2
21 Cilindro de simple acción 1
22 Interruptor de límite de rodillo 2
23 Interruptor de límite de palanca Lex 2
24 Bomba de aire 1
25 Tráquea de 50 m
26 Tijeras traqueales 1
27 Bloqueo traqueal 10
28 Unión neumática de conector en T 5
29 Unión recta 2
30 Tráquea de resorte 1
V. Lista de experimentos
Experimento 1: Prueba de cilindro de doble acción
Experimento 2: Prueba de válvula de ranura
Experimento 3: Prueba de válvula de retardo
Experimento 4: Prueba de válvula de doble presión
Experimento 5: Prueba de válvula de lanzadera
Experimento 6: Prueba de válvula de subválvula
Experimento 7: Prueba de válvula inversora de 5/2 vías con control neumático doble
Experimento 8: Prueba de válvula inversora de 5/2 vías con control neumático simple
Experimento 9: Prueba de interruptor de límite de rodillo e interruptor de límite de palanca
