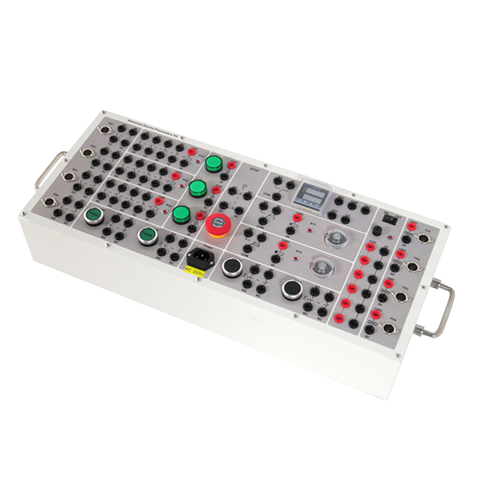

Kit Electroneumático Avanzado, Equipo Didáctico, Equipo de Formación Profesional, Equipo de Formación en Mecatrónica

AFM044 Kit Electroneumático Avanzado - Equipo Didáctico - Equipo de Formación Profesional - Equipo de Formación en Mecatrónica

I. Descripción del Producto
1.1 Descripción del Producto
El equipo consta de un relé intermedio, una carga luminosa de 24 V, un interruptor de parada de emergencia, un contador, un cierre retardado, una desconexión retardada, una salida de alimentación de 24 V, una bobina electromagnética, una bobina de interruptor de recorrido, un botón de autobloqueo y autorreinicio, etc. Es adecuado para experimentos con otros equipos y puede ayudar a los experimentadores a comprender los equipos eléctricos.
1.2 Características del Producto
1. Alta fiabilidad y durabilidad.
2. Evita el uso en sobrecarga.
3. Múltiples configuraciones para adaptarse a diferentes requisitos de circuito.
4. Alto aislamiento para garantizar la seguridad del circuito.
5. Respuesta rápida para reducir el retardo de control.
6. Fácil de operar y de respuesta rápida.
7. Estructura estable, ideal para uso frecuente.
8. Bajo consumo de energía, ideal para uso prolongado. 9. Conteo de alta precisión, ideal para un control preciso.
10. Múltiples modos de conteo para adaptarse a diferentes necesidades.
11. Control preciso de retardo, ideal para control automático.
12. Múltiples ajustes de retardo para adaptarse a diferentes requisitos de aplicación.
13. Fácil de usar y cómodo de configurar.
14. Alta estabilidad, ideal para diversas cargas. II. Parámetros de rendimiento
2.1 Parámetros técnicos
Alimentación: Monofásica, tres cables, CA 220 V, 50 Hz
2.2 Dimensiones y peso
Dimensiones: 800 mm × 280 mm × 190 mm
Peso: <50 kg


III. Nombres de los componentes del producto y presentación de sus funciones
3.1 Componentes principales del producto
N.° Nombre
1 Terminal del interruptor de recorrido
2 Relé intermedio
3 Carga de la luz indicadora de 24 V
4 Interruptor de parada de emergencia
5 Contador
6 Fuente de alimentación de salida de 24 V
7 Bobina de la electroválvula
8 Botón de reinicio automático
9 Interfaz de alimentación
10 Botón de autobloqueo
11 Interruptor de desconexión retardada
12 Interruptor de apertura retardada
3.2 Accesorios del producto
N.° Nombre
1 Sensor de proximidad inductivo
2 Sensor de proximidad capacitivo
3 Válvula de control de flujo unidireccional accionada por piloto
4 Enchufe británico de tres hilos
5 Tráquea
6 Tijeras traqueales
7 Tapón traqueal
8 Junta recta
9 Junta de conector neumático en T
10 Cable eléctrico de 4 mm (rojo)
11 Cable eléctrico de 4 mm (negro)
12 Fusible
13 Toma DIN (3P)
14 Toma DIN (4P)
15 Disco duro
IV. Lista de configuración del producto
N.° Nombre Cantidad
1 Terminal del interruptor de recorrido 4
2 Relé intermedio 3
3 Botón de reinicio automático 2
4 Botón de autobloqueo 2
5 Carga de luz indicadora de 24 V 3
6 Interruptor de parada de emergencia 1
7 Contador 1
8 Interruptor de apertura retardada 1
9 Interruptor de desconexión retardada 1
10 Alimentación de salida de 24 V 6
11 Bobina de la electroválvula 4
12 Grupo de válvulas eléctricas 1
13 Sensor de proximidad inductivo 1
14 Sensor de proximidad capacitivo 1
15 Válvula de control de flujo unidireccional accionada por piloto 2
16 Enchufe británico de tres hilos 1
17 Tráquea de 50 m
18 Tijeras traqueales 1
19 Tapón traqueal 10
20 Articulación traqueal 5
21 Unión neumática del conector en T 5
22 Cable eléctrico de 4 mm (rojo) 20
23 Cable eléctrico de 4 mm (negro) 20
24 Fusible 5
25 Toma DIN (3P) 4
26 Toma DIN (4P) 4
27 Disco U 1
V. Lista de experimentos
Experimento 1: Prueba de relé intermedio
Experimento 2: Prueba de conexión retardada
Experimento 3: Prueba de desconexión retardada
Experimento 4: Prueba del equipo
