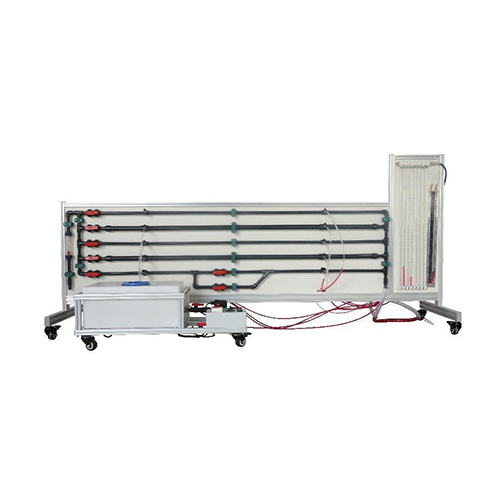

AFF042 Equipo de Laboratorio para Mediciones de Fricción de Fluidos Equipo Didáctico Equipo de Formación Profesional Equipo de Laboratorio de Fluidos
I. Descripción General del Producto
1.1 Descripción General
La pérdida de presión por fricción en tuberías se produce cuando el fluido pasa a través de ellas debido a la fricción entre el fluido y la pared interna de la tubería, así como a la distribución desigual de la velocidad dentro del propio fluido. Esta pérdida suele provocar una disipación de energía y es importante para el diseño y la operación de sistemas de suministro de fluidos.
En el diseño y análisis de sistemas de suministro de fluidos, es fundamental predecir con precisión las pérdidas de presión por fricción para garantizar el rendimiento del sistema y optimizar el consumo de energía. Este producto ayuda a los estudiantes a diseñar sistemas de tuberías eficientes y económicos mediante la comprensión y aplicación de los principios relevantes de la mecánica de fluidos.
1.2 Características
(1) Precisión de la medición: Los equipos de pérdida de presión por fricción requieren un sistema de medición de alta precisión para garantizar un cálculo preciso de la pérdida de presión.
(2) Estabilidad: En diversas condiciones de trabajo, el equipo debe mantener un rendimiento estable y no verse afectado por los cambios ambientales ni por el funcionamiento a largo plazo. (3) Fiabilidad: El equipo debe contar con componentes mecánicos y electrónicos confiables para soportar un funcionamiento prolongado y mantener la estabilidad.
(4) Aplicabilidad: El equipo debe ser adecuado para tuberías de diferentes diámetros, materiales y tipos de fluidos para satisfacer diversas necesidades de ingeniería.
(5) Facilidad de operación y mantenimiento: El equipo debe estar diseñado para ser fácil de operar y sencillo de mantener, a fin de reducir el tiempo de inactividad y los costos de mantenimiento.
(6) Resistencia a la corrosión: Especialmente los equipos utilizados en fluidos corrosivos o entornos hostiles deben utilizar materiales resistentes a la corrosión para garantizar su vida útil.
(7) Economía: Con el objetivo de garantizar el rendimiento, el equipo debe considerar la rentabilidad para cumplir con el presupuesto del proyecto.
(8) Adaptabilidad ambiental: El equipo debe poder adaptarse a diferentes condiciones ambientales, como temperatura, humedad y presión.
II. Parámetros de rendimiento
Dimensiones: 2650 x 750 x 1220 mm
Peso: <150 kg
Temperatura ambiente: -10 °C a +40 °C
Humedad relativa: <85 % (25 °C)
III. Lista de componentes e introducción detallada
3.1 Componentes principales
N.° Nombre
1 Rueda universal
2 Marco de perfil de aluminio
3 Caudalímetro
4 Válvula de bola
5 Tubo DN15 con pared interior lisa
6 Tubo DN25 con pared interior lisa
7 Tubo DN15 con pared interior rugosa
8 Tubo DN25 con pared interior rugosa
9 Válvula de escape
10 Tubo de aire
11 Inflador
12 Manómetro de agua
13 Depósito de agua
14 Salida de drenaje
15 Caja de conexión de la fuente de alimentación
16 Bomba de agua
17 Báscula (no se muestra en la imagen)
3.2 Componentes de la caja de conexión de la fuente de alimentación
N.° Nombre
1 Fuente de alimentación principal (disyuntor 2P con protección contra fugas)
2 Botón de funcionamiento de la bomba
3 Indicador de potencia
4 Luces de marcha
3.3 Introducción a los componentes
IV. Lista de Experimentos
Experimento 1: Estudia el efecto del diámetro interior de la tubería en la pérdida de presión
Experimento 2: Estudia el efecto de la rugosidad de la tubería en la pérdida de presión
Experimento 3: Estudia el impacto en la pérdida de presión cuando se desvían las tuberías
Experimento 4: Estudia el efecto del caudal de líquido en la pérdida de presión de la tubería
Experimento 5: Estudia el efecto de la densidad del líquido en la pérdida de presión de la tubería
