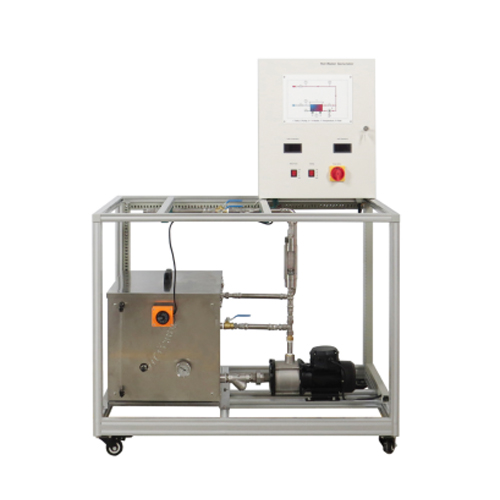

AFT150 Generador de Agua Caliente - Equipo Didáctico - Equipo de Formación Profesional - Equipo para Laboratorio Térmico
1. Introducción del Equipo
1.1 Descripción General
Un generador de agua caliente es un dispositivo que se utiliza para producir agua caliente. En experimentos termodinámicos, ciertas situaciones requieren un suministro continuo de agua caliente para el correcto desarrollo del experimento. Por ejemplo, en diversos dispositivos experimentales de intercambio de calor, se necesita un generador de agua caliente para obtener los coeficientes de transferencia de calor de los intercambiadores bajo grandes diferencias de temperatura. Por lo tanto, el generador de agua caliente desempeña un papel fundamental en algunos experimentos termodinámicos.
1.2 Características
(1) El generador de agua caliente ofrece una excelente seguridad y una protección eléctrica fiable que previene descargas eléctricas.
(2) El generador de agua caliente tiene un diseño integrado, es compacto y centralizado, y prácticamente no requiere condiciones ambientales específicas.
(3) El generador de agua caliente tiene una excelente capacidad de calentamiento y permite realizar experimentos termodinámicos básicos.
(4) El generador de agua caliente es fácil de operar y puede utilizarse inmediatamente después de desembalarlo.
2. Parámetros técnicos
Alimentación: sistema trifásico de cinco hilos, 380 V
Peso: 132 kg
Dimensiones: 1130 mm x 800 mm x 1510 mm
Se recomienda ajustar el rango de temperatura de salida del agua del generador de agua caliente a: 40-60 °C
Condiciones de funcionamiento: temperatura ambiente de -10 °C a +40 °C; Humedad relativa <85% (25℃)


3. Lista de componentes e introducción detallada
3.1 Parte principal
N.º    Nombre    Cantidad
1    Válvula de retorno de agua    1
2    Válvula de salida de agua    1
3    Depósito de agua    1
4    Perilla de ajuste de temperatura    1
5    Indicador de nivel de agua    1
6    Termómetro mecánico    1
7    Caja de control eléctrico    1
8    Caudalímetro mecánico    1
9    Válvula de desviación de flujo    1
10Bomba de agua 1
3.2 Componentes de la caja de distribución
N.º Nombre Cantidad
1 Indicador de temperatura del agua de retorno 1
2 Interruptor de control de la bomba de agua 1
3 Interruptor de control del calentador 1
4 Indicador de temperatura del agua de salida 1
5 Interruptor de carga 1
3.3 Lista de configuración de equipos
N.º Nombre Cantidad
Componente 1 Bomba de circulación de agua caliente 1
Componente 2 Caudalímetro mecánico 1
Componente 3 Depósito de agua aislado Tanque 1
Componente 4: Controlador de temperatura 1
Componente 5: Calentador 2
Componente 6: Termómetro mecánico 1
4. Lista de experimentos
Experimento 1: Comprender la estructura del generador de agua caliente
Experimento 2: Demostrar la conexión eléctrica del generador de agua caliente
Experimento 3: Demostrar la conexión de tuberías del generador de agua caliente
Experimento 4: Comprender la lógica de control del calentador del generador de agua caliente
Experimento 5: Demostración del uso del generador de agua caliente
