Fundamentos de la medición de la humedad Equipo de formación profesional Equipo de demostración térmica

AFT104 Fundamentos de la medición de la humedad Equipo de formación profesional Equipo de demostración térmica

1. Descripción
La medición de la humedad del aire juega un papel importante en muchas ramas de la industria, p. durante el secado o en el aire acondicionado de edificios y vehículos. Existen diferentes métodos de medición para determinar la humedad.
El entrenador permite medir la humedad del aire con cuatro instrumentos diferentes que se pueden comparar directamente entre sí: dos higrómetros diferentes, un higrómetro capacitivo y un psicrómetro.
Los psicrómetros funcionan según el principio de enfriamiento por evaporación y comparan la temperatura ambiente con la temperatura de bulbo húmedo para determinar la humedad. Los higrómetros utilizan la propiedad de fibras específicas, p. cabello, para expandirse con el aumento de la humedad del aire. En el sensor capacitivo la constante de dielectricidad de una capa y con ella su capacidad cambia debido a las moléculas de agua absorbidas.

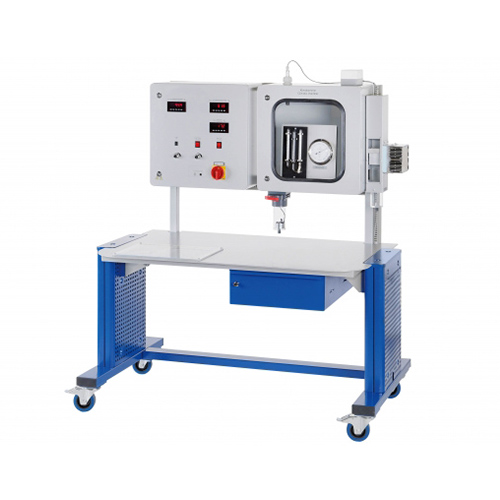

El elemento central del entrenador es una cámara climática con puerta transparente. Esta cámara se puede humidificar y deshumidificar y contiene los cuatro instrumentos. Se utiliza un elemento de refrigeración Peltier para la deshumidificación. Se utiliza un atomizador ultrasónico para la humidificación. Para hacer circular el aire y garantizar una buena mezcla, se utiliza un ventilador.
2 Especificación
diferentes métodos de medición para medir la humedad
cámara climática con humedad regulable y puerta transparente
humidificación mediante atomizador ultrasónico
deshumidificación a través del elemento de refrigeración Peltier
ventilador para recirculacion de aire
2 instrumentos mecánicos: psicrómetro, higrómetro de cabello
2 instrumentos electrónicos: sensor capacitivo, higrómetro con fibra sintética y sensor de temperatura combinado

3 Datos técnicos
Humidificador
atomizador ultrasónico
consumo de energía: 21,6W
corte por bajo nivel de agua
deshumidificador
elemento peltier
potencia frigorífica: 56,6W (temperatura ambiente 50°C)
superficie de enfriamiento: 1600mm2
Higrómetro de cabello con aguja deflectora
rango de medida: 0…100% h.r. H.
Higrómetro con fibra sintética
voltaje de salida: 0…10V
rangos de medida: 0…100% h.r. H. / -30…80°C
Sensor capacitivo con pantalla digital
voltaje de salida: 0…10V
rango de medida: 1…100% h.r. H.
Psicrómetro con termómetro
rango de medida: -10…60°C, graduación: 0,5°C
230V, 50Hz, 1 fase
120 V, 60 Hz, 1 fase; 230V, 60Hz, 1 fase
UL/CSA opcional
Dimensiones y peso
LxAnxAl: 1400x800x1630mm
Peso aproximado. 110kg
