Equipo didáctico para el estudio de la fricción de fluidos AFF186, equipo de formación profesional, equipo para laboratorio de fluidos
1. Introducción del producto
1.1 Descripción del producto

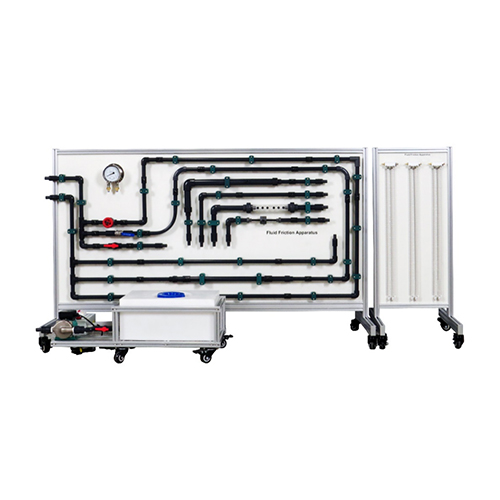

El equipo para el estudio de la fricción de fluidos permite la investigación detallada del flujo, las técnicas de medición de flujo y las pérdidas en diversas tuberías y accesorios. El equipo cuenta con tres circuitos de agua, que incluyen instrumentos, tuberías y accesorios, con una válvula diferente en cada circuito. La válvula está ubicada aguas abajo de cada circuito para evitar turbulencias aguas arriba. El circuito más interno de los tres tiene piezas intercambiables, que incluyen orificios, venturis, tubos de Pitot, tuberías rugosas y filtros. Un panel vertical extraíble que ahorra espacio contiene todas las tuberías y accesorios para facilitar el acceso.
Para medir la pérdida de presión en cada sección, los estudiantes utilizan un conjunto de manómetros y un manómetro diferencial (incluido). Para ajustar el nivel de agua de referencia en la tubería del conjunto de manómetros, los estudiantes conectan una bomba manual (incluida) a una válvula de aire situada encima de la tubería. Para realizar el experimento, los estudiantes configuran una mesa hidráulica para bombear agua a través de los circuitos y medir la pérdida de presión a través de las tuberías y los accesorios. También descubren las pérdidas causadas por la expansión y contracción rápidas. Varias secciones de tubería tienen diferentes diámetros para mostrar cómo esto afecta la pérdida de presión.
El caudalímetro Venturi y el dispositivo de placa de orificio muestran a los estudiantes dos métodos comunes para medir el flujo de agua. También muestran aplicaciones de las ecuaciones de Bernoulli para el flujo de fluidos incompresibles. Los estudiantes los utilizan para medir el flujo y comparar las pérdidas de cada método. El dispositivo también incluye un tubo de Pitot-estático. Al pasar el tubo de Pitot a través del diámetro de la tubería, los estudiantes pueden encontrar la distribución de velocidad y el coeficiente de flujo. También encuentran la relación entre el flujo y la diferencia de presión. Las tuberías artificialmente rugosas permiten a los estudiantes estudiar el coeficiente de fricción bajo diferentes números de Reynolds.
1.2 Características del producto
1. El producto tiene un excelente rendimiento de seguridad eléctrica, un excelente diseño impermeable y una fiabilidad de puesta a tierra.
2. El diseño del producto es estético y de estructura sencilla.
3. El producto adopta medidas anticorrosión y materiales sólidos, que son resistentes y duraderos, lo que prolonga considerablemente la vida útil del producto.
4. El producto cuenta con módulos experimentales completos y puede realizar tareas de prueba en diversas condiciones.
2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de la fuente de alimentación: CA 220 V
Parámetros de la bomba de agua: Potencia 320 W; Caudal 105 L/min; Altura de la columna de agua: 10 m
Rango de medición del nivel de líquido: 0~800 mmH2O
Rango de medición del manómetro: 0~25
Capacidad del tanque de agua: 40 L
Condiciones del entorno de trabajo: Temperatura ambiente: 10℃～30℃ Humedad relativa <75% (25℃). 2.2 Dimensiones y peso
Dimensiones: 2100*800*1280 mm
Peso: 100 kg
3. Componentes del producto
3.1 Parte principal del producto
N.º Nombre
1 Salida de drenaje de la tubería experimental
2 Entrada de agua de la tubería experimental
3 Tercer circuito
4 Segundo circuito
5 Primer circuito
6 Manómetro
7 Válvula 3
8 Válvula 2
9 Válvula 1
10 Codo de gran diámetro
11 Codo
12 Codo de diámetro medio
13 Codo de ángulo recto
14 Accesorio experimental extraíble de tres circuitos 1
15 Accesorio experimental extraíble de tres circuitos 2
16 Accesorio experimental extraíble de tres circuitos 3
17 Accesorio experimental extraíble de tres circuitos 4
18 Salida de la bomba de agua
19 Bomba de agua
20 Válvula de control de flujo
21 Caja eléctrica
22 Tanque de agua
23 Unidad de medición de diferencia de presión del nivel de líquido
3.2 Parte eléctrica del producto
N.º Nombre
1 Disyuntor
2 Interruptor de control de la bomba de agua
3 Indicador luminoso de encendido
4 Indicador luminoso de estado de funcionamiento
3.3 Accesorios del producto
N.º Nombre
1 Vaso medidor
2 Tubo de aire
3 Tubo de aire para bomba de aire
4 Tubo de aire para bomba de aire
5 Cronómetro
6 Tubería de agua
4. Lista de configuración del producto
N.º Nombre Cantidad
1 Aparato de fricción de fluidos AFF186 1
2 Unidad de suministro de agua 1
3 Unidad de medición de diferencia de presión 1
4 Manómetro 1
5 Bomba de agua 1
6 Circuito experimental de circulación principal 3
7 Accesorios experimentales de circuito reemplazables 4
8 Tanque de agua 1
9 Vaso medidor 1
10 Tubo de aire 7
11 Tubo de aire para bomba de aire 1
12 Bomba de aire 1
13 Cronómetro 1
5. Lista de experimentos didácticos del producto
(1) Método de medición de flujo aproximado
(2) Medición de la pérdida de presión total del módulo experimental del primer circuito del medidor de fricción de fluidos
(3) Medición de la pérdida de presión local del módulo experimental del primer circuito del medidor de fricción de fluidos
(4) Medición de la pérdida de presión total del módulo experimental del segundo circuito del medidor de fricción de fluidos
(5) Medición de la pérdida de presión local del módulo experimental del segundo circuito del medidor de fricción de fluidos
(6) Medición de la pérdida de presión total del tercer circuito del medidor de fricción de fluidos y del circuito reemplazable accesorios
(7) Medición de la pérdida de presión del tercer circuito del medidor de fricción de fluidos y de los accesorios del caudalímetro Venturi.
