Fundamentos de la medición de temperatura Equipo educativo de formación profesional Equipo de enseñanza de transferencia térmica

AFT053 Fundamentos de la medición de temperatura Equipo educativo de formación profesional Equipo de enseñanza de transferencia térmica

1 Descripción
1. Introducción al equipo
1.1 Descripción general

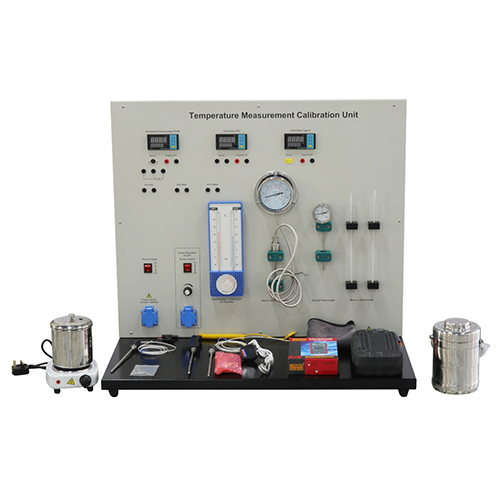

La unidad de medición y calibración de temperatura AFT053 es un dispositivo de entrenamiento práctico para la medición y calibración de temperatura. El dispositivo incluye un módulo de medición de temperatura PT100, un módulo de medición de temperatura NTC, un módulo de medición de temperatura tipo K, un módulo de medición de termómetro de mercurio, un módulo de medición de temperatura a presión, un módulo de temperatura bimetálico y un módulo de termómetro de bulbo húmedo y seco. Gracias a estos módulos, el dispositivo puede abarcar la mayoría de los experimentos de medición de temperatura. Para el módulo de medición de temperatura eléctrica, el dispositivo proporciona diversas resistencias de precisión para la comparación de calibraciones.
1.2 Características
(1) La unidad de medición y calibración de temperatura AFT053 adopta un diseño eléctrico seguro y cuenta con una conexión a tierra segura y fiable.
(2) La unidad de medición y calibración de temperatura AFT053 tiene un diseño modular, y cada unidad puede funcionar de forma independiente, lo que aumenta considerablemente la variedad y la cantidad de experimentos.
(3) La unidad de medición y calibración de temperatura AFT053 proporciona un puerto para el dispositivo de medición de temperatura eléctrica, lo que permite al usuario obtener directamente los parámetros analógicos de temperatura. 2. Parámetros técnicos
Alimentación: Monofásica, monocable, 240 V ± 10 % 50 Hz
Peso: 67 kg
Dimensiones: 980 mm x 780 mm x 950 mm
Condiciones de funcionamiento: Temperatura ambiente: 10 °C ~ 30 °C
Humedad relativa: <75 % (25 °C)


3. Lista de componentes e introducción detallada
3.1 Componentes principales
N.° Nombre
1 Indicador con sensor de temperatura NTC
2 Indicador con sensor de temperatura PT100
3 Termómetro de bulbo húmedo y seco
4 Estufa eléctrica con hervidor
5 Indicador con sensor de temperatura tipo K
6 Termómetro de presión
7 Termómetro bimetálico
8 Termómetro de mercurio (1)
9 Termómetro de mercurio (2)
10 Cubeta térmica
11 Multímetro digital
12 Calentador
13 Sensor de temperatura PT100
14 Sensor de temperatura tipo K
15 Toma de corriente de 220 V CA
16 Sensor de temperatura NTC
3.2 Lista de configuración del equipo
N.° Nombre Cantidad
Componente 1 Sensor de temperatura NTC 1
Componente 2 Sensor de temperatura PT100 1
Componente 3 Sensor de temperatura tipo K 1
Componente 4 Calentador 1
Componente 5 Termómetro de mercurio 1
Componente 6 Cubeta térmica 1
Componente 7 Termómetro de presión 1
Componente 8 Termómetro bimetálico 1
Componente 9 Termómetro de bulbo húmedo y seco 1
Componente 10 Estufa eléctrica con hervidor 1
3.3 Accesorios
N.° Nombre Cant.
1 Cable de alimentación 1
2 Calentador 1
3 Cables de conexión de seguridad rojos de 4 mm 4
4 ​​Cables de conexión de seguridad negros de 4 mm 4
5 Fusible 5
6 Papel de prueba de temperatura 7
7 Termómetro tipo K 1
8 Termómetro tipo NTC 1
9 Termómetro tipo PT100 1
10 Cable adaptador de enchufe para termómetro tipo K 1
11 Multímetro digital 1
12 Caja de herramientas 1
4. Lista de experimentos
Experimento 1: Comprender el principio de la medición de temperatura Calibración
Experimento 2: Comprender el uso del módulo de medición de temperatura PT100
Experimento 3: Comprender el uso del módulo de medición de temperatura NTC
Experimento 4: Comprender el uso del módulo de medición de temperatura tipo K
Experimento 5: Comprender el uso del módulo de medición de temperatura por termómetro de mercurio
Experimento 6: Comprender el uso del módulo de medición de temperatura por presión
Experimento 7: Comprender el uso del módulo de medición de temperatura bimetálico
Experimento 8: Comprender el uso de los módulos de medición de temperatura por termómetro de bulbo seco y húmedo
