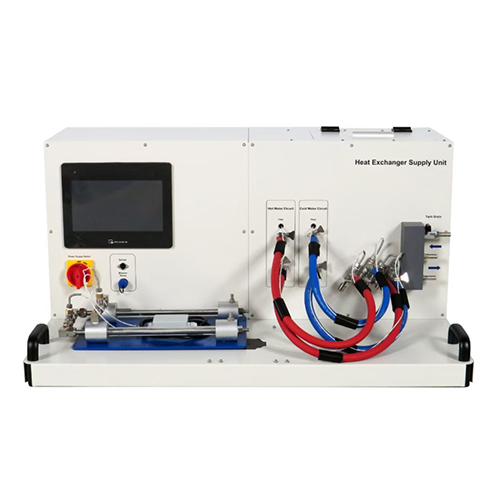

AFT102 Unidad de Suministro de Intercambiador de Calor Equipo Didáctico Equipo de Formación Profesional Equipo de Laboratorio Térmico
I. Descripción del Producto
1.1 Descripción del Producto
Los intercambiadores de calor transfieren energía térmica de un flujo de medio a otro. Los dos fluidos no están en contacto directo. La transferencia de calor eficiente es un requisito previo para procesos económicos. Por lo tanto, se utilizan diferentes tipos de intercambiadores de calor en la práctica según las necesidades.
Esta configuración experimental permite investigar y comparar diferentes diseños de intercambiadores de calor.
El intercambiador de calor que se investiga está conectado a una unidad de suministro. El agua caliente fluye a través del intercambiador de calor. Parte de la energía térmica del agua caliente se transfiere al agua fría. Al invertir la conexión de agua, se cambia la dirección del flujo, lo que permite el funcionamiento en paralelo o contracorriente.
1.2 Características del Producto
(1) Mayor Seguridad. El producto considera plenamente la seguridad del usuario desde el inicio del diseño y adopta una excelente solución de diseño eléctrico y conexión a tierra fiable.
(2) Mayor facilidad de uso. El producto adopta un diseño modular. Tanto la estructura eléctrica como la mecánica utilizan un diseño modular. La estructura y el principio son claros y facilitan su uso.
(3) Diseño más atractivo. El producto adopta un diseño integrado. El equipo es pequeño y atractivo, con una amplia gama de funciones. Gracias a su diseño integrado, el equipo presenta requisitos ambientales extremadamente bajos.
(4) Mayor durabilidad. El producto utiliza materiales más sólidos y resistentes a la corrosión, lo que prolonga considerablemente su vida útil. II. Parámetros de rendimiento
2.1 Parámetros técnicos
Alimentación: monofásica CA 230 V, 60 Hz
Bomba:
Consumo de energía: 120 W
Caudal máximo: 600 L/h
Altura máxima: 30 m
Calentador:
Potencia: 3 kW
Termostato: 0…70 °C
Depósito de agua caliente: aprox. 10 L
Rango de medición:
Temperatura: 6 x 0…100 °C
Caudal: 2 x 20…250 L/h
2.2 Dimensiones y peso
Dimensiones: 1000 mm × 655 mm × 510 mm
Peso: <100 kg
III. Nombres de los componentes del producto y presentación de sus funciones
3.1 Componentes principales del producto
N.º Nombre
1 Puerto de drenaje del depósito de agua
2 Entrada de agua fría
3 Salida de agua fría
4 Depósito de agua
5 Tubería de salida de agua caliente
6 Tubería de retorno de agua caliente
7 Tubería de salida de agua fría
8 Agua fría Tubería de retorno de agua
9 Pantalla táctil
10 Interruptor de encendido
11 Interfaz del cable del sensor de temperatura
12 Interfaz del motor de agitación
13 Lector de tarjetas RFID
14 Interfaz USB
15 Interfaz de alimentación
16 Interruptor de flotador
17 Sensor de temperatura
18 Varilla de calentamiento
3.2 Componentes principales del producto 2
N.° Nombre
1 Entrada de agua caliente (tubería interior)
2 Salida de agua caliente (tubería interior)
3 Entrada de agua fría (tubería exterior)
4 Salida de agua fría (tubería exterior)
5 Caja de conexiones
6 Resistencia térmica del circuito de agua caliente
7 Resistencia térmica del circuito de agua fría
3.3 Accesorios del producto
N.° Nombre
1 Cable USB azul de 1,5 m en ambos extremos
2 Cable de alimentación europeo
3 Memoria USB
4 Enchufe del motor de agitación
5 Fusible de 15 A 5 x 20
6 Tarjeta RFID
7 Hebilla de bloqueo de la tubería
IV. Lista de configuración del producto
N.° Nombre Cantidad
1 Unidad de suministro del intercambiador de calor 1
2 Intercambiador de calor tubular 1
3 Cable USB azul de 1,5 metros en ambos extremos 1
4 Cable de alimentación europeo 1
5 Unidad USB 1
6 Conector del motor de agitación 1
7 Fusible 15A 5*20 5
8 Tarjeta RFID 3
V. Lista de experimentos
Experimento 1: Introducción a las funciones básicas del software
Experimento 2: Experimento con la unidad de suministro del intercambiador de calor
