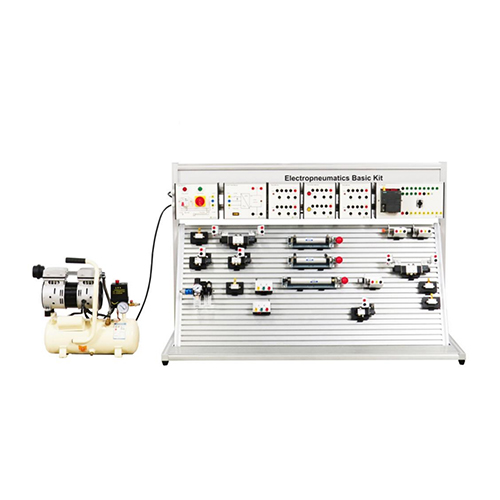

AFM042 Kit Básico de Electroneumática, Equipo Didáctico, Equipo de Formación Profesional, Equipo de Formación en Mecatrónica
I. Descripción del Producto
1.1 Descripción general
El dispositivo experimental adopta una estructura de un solo lado para proporcionar a los estudiantes un espacio para experimentos neumáticos. Su estructura general es simple y práctica.
El equipo de formación cuenta con un patrón de pulverización denso de hierro doble mate, atractivo, duradero y práctico. La configuración básica es la siguiente: 1 juego de componentes neumáticos de formación; 1 juego de módulo de control PLC neumático; 1 bomba de aire.
1.2 Características
Cada componente neumático está equipado con una placa de montaje que se coloca fácilmente en el panel (el panel está hecho de aleación de aluminio con una ranura en "T"). Con este equipo de formación, puede realizar circuitos de control neumático y sus correspondientes experimentos de aplicación básica, así como el control gas-eléctrico. II. Parámetros de rendimiento
2.1 Parámetros técnicos
Parámetros de alimentación: CA monofásica 220 V ±5 %
2.2 Dimensiones y peso
Dimensiones: 1370 x 650 x 920 mm
Peso: <91 kg
III. Lista de componentes
3.1 Componentes principales
Número Nombre
1 Marco
2 Panel
3 Bomba de aire
3.2 Componentes eléctricos
Número Nombre
1 Caja de alimentación (entrada de señal eléctrica)
2 Caja de 24 V
3 Caja de relés
4 Caja de botones
5 Caja de relés
6 Caja de PLC
3.3 Componentes neumáticos
Número Nombre
1 Electroválvula de 5/2 vías (control de solenoide doble)
2 Electroválvula de 3/2 vías (control de solenoide simple)
3 Electroválvula de 5/2 vías (control de solenoide simple)
4 Válvula de control de caudal unidireccional
5 Cilindro de doble efecto
6 Cilindro de simple efecto
7.1 Interruptor de límite, accionamiento eléctrico a la izquierda
7.2 Interruptor de límite, accionamiento eléctrico a la derecha
8 Dos piezas (válvula de arranque con válvula de control de filtro)
9 Sensor capacitivo (sensor de proximidad, electrónico con montaje en cilindro)
10 Sensor inductivo (sensor de proximidad, electrónico con montaje en cilindro)
11 Sensor fotoeléctrico (sensor de proximidad, óptico)
3.4 Lista de configuración del producto
N.° Nombre CANT.
1 Bomba de aire 1
2 Caja de alimentación 1
3 Caja de 24 V 1
4 Caja de relés 1
5 Caja de botones 1
6 Caja PLC 1
7 Electroválvula de 5/2 vías (control de solenoide doble) 2
8 Electroválvula de 3/2 vías (control de solenoide simple) 2
9 Electroválvula de 5/2 vías (control de solenoide simple) 1
10 Válvula de control de caudal unidireccional 3
11 Cilindro de doble efecto 2
12 Cilindro de simple efecto 1
13 Interruptor de carrera 2
14 Dos piezas 1
15 Sensor capacitivo 1
16 Sensor inductivo 1
17 Sensor fotoeléctrico 1
18 Cable eléctrico de 4 mm, 0,1 m, doble extremo, amarillo 1
19 Cable eléctrico de 4 mm, 0,1 m, doble extremo, azul 1
20 Cable eléctrico de 4 mm, 0,1 m, doble extremo, negro 1
21 Cable eléctrico de 4 mm, 2 m, doble extremo, amarillo 8
22 Cable eléctrico de 4 mm, 2 m, doble extremo, negro 10
23 Cable eléctrico de 4 mm, 2 m, doble extremo, rojo 10
24 Conjunto de colectores A
25 Tubo de plástico (transparente) 10 m
26 Sensor de presión con pantalla 1
IV. Lista de experimentos
Experimento 1: Experimento con electroválvula de 5/2 vías con doble control eléctrico
Experimento 2: Experimento con electroválvula de 3/2 vías con control eléctrico simple
Experimento 3: Experimento con válvula de control de caudal unidireccional
Experimento 4: Experimento con sensor fotoeléctrico
Experimento 5: Experimento con interruptor de recorrido
Experimento 6: Experimento con electroválvula de 5/2 vías con control eléctrico simple
Experimento 7: PLC Experimento de programa de autobloqueo
Experimento 8: Experimento de programa de avance lento del PLC
