Entrenador de Fabricación de Hielo Equipo de Formación Profesional Equipo de Laboratorio de Refrigeración Didáctica

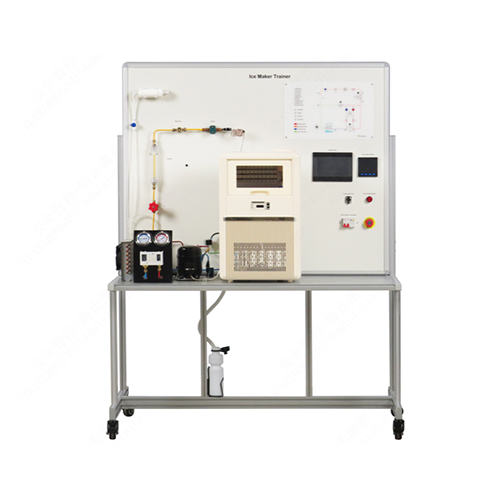

AFA020 Entrenador de máquinas de hielo Equipo de formación profesional Equipo de laboratorio de refrigeración didáctica

1. Introducción del producto
1.1 Descripción del producto
Este banco de capacitación está diseñado para aprender la aplicación de los sistemas de refrigeración en máquinas de hielo. El proceso de fabricación de hielo se controla automáticamente mediante un PLC y se puede observar a través de un panel transparente. Todos los parámetros y controles son accesibles mediante una computadora.
1.2 Características del producto
El banco de capacitación cuenta con una estructura sencilla y robusta, que no solo reduce el peso del equipo, sino que también garantiza su resistencia. La base está equipada con 4 ruedas universales para facilitar su desplazamiento. La tubería del ciclo de refrigeración está instalada en el panel de montaje, con zonas de alta y baja temperatura pintadas en diferentes colores para facilitar su identificación.
El equipo cuenta con un completo sistema de protección de seguridad. El sistema del ciclo de refrigeración cuenta con interruptores de protección de alta y baja presión. Cuando la presión del sistema es anormal, el compresor se detiene inmediatamente, protegiendo tanto al compresor como al sistema. El circuito eléctrico está equipado con un disyuntor de fugas, un dispositivo de parada de emergencia y un dispositivo de conexión a tierra fiable para garantizar la seguridad del equipo y del personal. 2. Especificaciones técnicas
2.1 Parámetros técnicos
Alimentación: Monofásica, trifásica, CA 220 V ±10 %, 50 Hz
2.2 Dimensiones y peso
Dimensiones: 1400 mm x 665 mm x 1800 mm
Peso: <100 kg


3. Nombres y funciones de los componentes del producto
3.1 Cuerpo principal del producto
N.° Nombre Cantidad
1 Unidad de refrigeración 1
2 Unidad de control 1
3 Diagrama esquemático 1
4 Bastidor 1
5 Ruedas universales 4
3.2 Unidad de refrigeración del producto
N.° Nombre Cantidad
1 Máquina de hielo pequeña comercial Chigo 1
2 Mirilla 1
3 Caudalímetro 1
4 Controlador de presión mecánico 1
5 Manómetro de baja presión 1
6 Manómetro de alta presión 1
3.3 Unidad de control del producto
N.° Nombre Cantidad
1 HMI 1
2 Medidor multifunción monofásico 1
3 Puerto de comunicación 1
4 Indicador de alimentación 1
5 Circuito 2P Disyuntor 1
6 Botón de parada de emergencia 1
3.4 Accesorios del producto
N.° Nombre Cantidad
1 Cable de red 1
2 Unidad USB 1
3 Pala de plástico 1
4. Lista de experimentos didácticos del producto (Consulte las instrucciones del experimento para obtener más detalles)
(1) Experimento de fabricación de hielo
(2) Experimento de comunicación con la computadora host
