Prueba de impacto de 25 Nm Equipo didáctico Equipo de formación profesional Equipo de formación mecánica

Artículo No.: WP 400
Prueba de impacto de 25 Nm Equipo didáctico Equipo de formación profesional Equipo de formación mecánica
Descripción

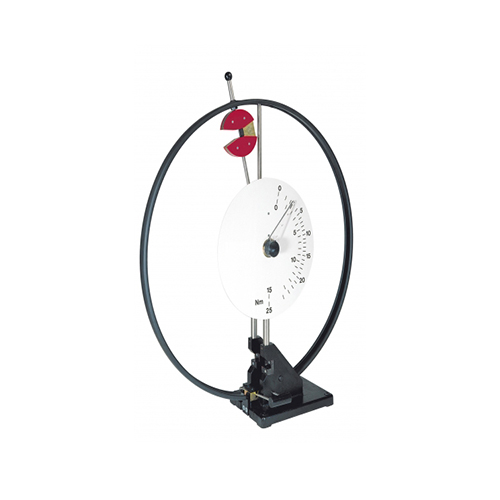

Prueba de impacto WP 400, 25 Nm. Equipo didáctico. Equipo de formación profesional. Equipo de formación mecánica.

Prueba de impacto clásica Charpy con barra dentada. Probetas con diferentes secciones transversales y materiales
Características
- Ensayo de impacto Charpy con barra entallada
- Método clásico de ensayos destructivos de materiales para el control de calidad y el análisis del comportamiento a la fractura de materiales metálicos
- Péndulo de impacto basado en la norma DIN EN ISO 148-1
Objetivos de aprendizaje/experimentos
- Determinar el trabajo de impacto con barra entallada
- Determinar la resistencia al impacto con barra entallada
- Analizar las características de la superficie de fractura
- Dibujar un diagrama de trabajo de impacto con barra entallada-temperatura
- Influencia de la forma de la entalla, el material y la temperatura de la probeta en el trabajo de impacto con barra entallada
Especificaciones
[1] Ensayo de impacto Charpy clásico con barra entallada
[2] Péndulo de impacto basado en la norma DIN EN ISO 148-1
[3] La masa del martillo puede variarse añadiendo o quitando pesos
[4] Freno para reducir la energía residual


[5] Funcionamiento seguro gracias a la liberación del martillo con ambas manos
[6] Se requiere una cubierta protectora para el péndulo de impacto Disponible como accesorio WP 400.50
[7] Escala para visualizar el trabajo de impacto con barra dentada
[8] Probetas de impacto con barra dentada (muesca U/V/R): acero de fácil mecanización, acero termotratable, acero de construcción, latón
[9] Sistema de adquisición de datos (WP 400.20) disponible como opción
Datos técnicos
Péndulo de impacto
- Capacidad de trabajo
-- 15 Nm
-- 25 Nm (con pesas adicionales)
- Martillo
-- Peso: 2,05 kg y 3,42 kg (con pesas adicionales)
-- Pesas adicionales: 4 x 0,342 kg
-- Velocidad de impacto: 3,8 m/s
-- Cabezal: 745 mm
Soportes para las probetas
- Espacio: 40 mm
Probetas de impacto con barra dentada
- Largo x Ancho: 10 x 5 mm, 10 x 10 mm - Sección transversal en la base de la entalla: 10 x 7 mm, 10 x 5 mm, 10 x 3 mm
Materiales de la muestra:
- Acero de fácil mecanización
- Acero termotratable
- Acero de construcción
- Latón
Largo x Ancho x Alto: 1000 x 300 x 1000 mm
Peso: aprox. 55 kg
