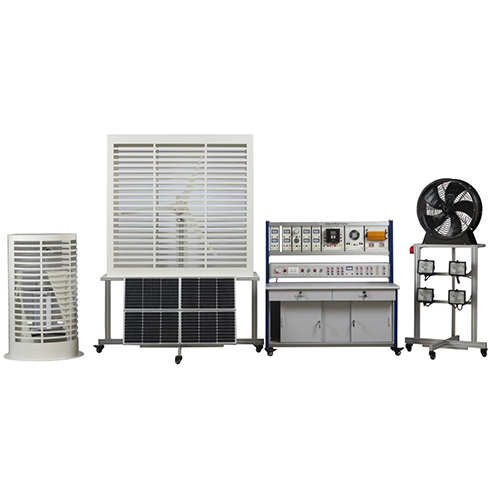

AFR071 Entrenador de Energía Solar y Eólica, Equipo Didáctico, Equipo de Formación Profesional, Equipo de Formación en Energías Renovables
1. Introducción del Producto
1.1 Descripción del Producto
El Entrenador de Energía Solar y Eólica es una herramienta didáctica avanzada diseñada para la educación y la formación. Su objetivo es ayudar a los estudiantes a comprender a fondo los principios y procesos de la generación de energía eólica y solar mediante simulaciones intuitivas. El dispositivo simula con precisión sistemas de energía eólica y solar reales, permitiendo a los estudiantes alternar entre diferentes tipos de aerogeneradores, tanto axiales como transversales. Cada aerogenerador está equipado con una carcasa protectora, lo que permite a los estudiantes aprender y experimentar en un entorno seguro y controlado.
En el Entrenador de Energía Solar y Eólica, el aerogenerador es impulsado por un ventilador, simulando el proceso real de generación de energía eólica. Los estudiantes pueden ajustar la velocidad del ventilador para observar el efecto de la variación de la velocidad del viento en la eficiencia de la generación de energía. Una lámpara halógena ilumina el panel solar, simulando el efecto de la luz solar sobre un panel fotovoltaico. Al ajustar la intensidad y el ángulo de la luz, los estudiantes pueden estudiar las características de salida del panel fotovoltaico en diferentes condiciones de iluminación, comprendiendo así el funcionamiento de las células solares y su rendimiento en diferentes entornos.
1.2 Características del producto
(1) Diseño estructural: La plataforma de entrenamiento adopta una estructura de columna de perfil de aluminio para garantizar la estabilidad y durabilidad. Los instrumentos de medición y la fuente de alimentación están integrados e instalados, lo que no solo ahorra espacio, sino que también mejora la comodidad de uso. La base está equipada con ruedas universales, lo que facilita la coordinación entre las unidades, facilita su uso y evita daños.
(2) Configuración completa: Los circuitos y dispositivos experimentales están completamente configurados y pueden utilizarse en combinación para completar el contenido de formación de diversas asignaturas. Ya se trate de experimentos de generación de energía eólica o solar, su manejo es sencillo. Esta flexibilidad permite a los profesores elegir diferentes proyectos experimentales según las necesidades de la enseñanza y enriquecer el contenido.
(3) Sistema de protección de seguridad: El entrenador de energía solar y eólica cuenta con un buen sistema de protección de seguridad. Todos los circuitos y dispositivos han sido diseñados y probados rigurosamente para garantizar la seguridad durante su uso. Además, el dispositivo cuenta con medidas de seguridad integrales que permiten el corte automático de la alimentación en situaciones anormales para proteger la seguridad de los estudiantes.
2. Especificaciones técnicas
2.1 Parámetros básicos del equipo
Nombre Parámetros
Potencia de entrada: Monofásica, trifilar, CA 240 V ±5 %, 50 Hz
Condiciones de funcionamiento: Temperatura: -10 °C a +40 °C ±5 %
Aire ambiente: No contiene gases corrosivos ni inflamables, ni cantidades significativas de polvo conductor. Potencia máxima de un panel solar (PM): 30 W
Voltaje óptimo de funcionamiento (VOC): 17,5 V
Corriente óptima de funcionamiento (IM): 1,72 A
Voltaje de circuito abierto: 21,5 V
Corriente de cortocircuito (ISC): 1,94 A
Modelo de aerogenerador: SH-300
Potencia nominal: 300 W
Número de aspas: 5
Voltaje nominal: 24 V
Velocidad inicial del viento: 2 m/s
Diámetro del rotor: 1,4 m
Peso neto: 6 kg
Fuente de viento simulada. Tipo de ventilador: Axial horizontal
Velocidad: 1310 RPM
Potencia del motor: 0,7 kW
Voltaje: 220 V/50 Hz
Volumen de aire: 10 600 m³/h
2.2 Aspecto del equipo
Aerogenerador: 1210 mm x 1210 mm x 2600 mm
Generador de energía solar (columnar) 1210 mm x 1210 mm x 2750 mm
Banco de entrenamiento: 1400 mm x 700 mm x 1500 mm
Peso total: < 800 kg
3. Nombres y funciones de los componentes del producto
3.1 Cuerpo principal del producto
N.° Nombre Cant.
1 Aerogenerador vertical 1
2 Aerogenerador horizontal 1
3 Panel fotovoltaico 1
4 Fuente de alimentación del equipo 1
5 Módulo del equipo 1
6 Fuente de luz simulada 1
7 Ventilador axial 1
3.2 Módulo del producto
N.° Nombre Cant.
1 Módulo de medidor de CC (50 V CC/20 A) 1
2 Módulo de medidor de CC (50 V CC/10 A) 1
3 Módulo de carga de bombilla 1
4 Módulo de medidor de CA (250 V CA/5 A) 2
5 Módulo controlador híbrido eólico-solar 1
6 Módulo de ventilador axial 1
7 Módulo inversor 1
3.3 Caja de alimentación del producto
N.° Nombre Cant.
1 Unidad de disyuntor de potencia 1
2 Unidad de luz indicadora de potencia y conexión a tierra 1
3 Unidad de toma de corriente 1
4 Unidad de control de velocidad del ventilador 1
5 Unidad de control de fuente de luz simulada 1
6 Unidad de batería 4
7 Unidad de voltímetro de CC 1
8 Unidad de salida de potencia del panel fotovoltaico 4
9 Unidad de salida de energía eólica 1
10 Unidad de resistencia 1
11 Interfaz de alimentación de fuente de viento simulada y fuente de luz simulada 1
12 Interfaz de entrada fotovoltaica 2
13 Interfaz de entrada de energía eólica 1
3.4 Accesorios del producto
N.° Nombre Cant. 1 Cable de alimentación trifásico 1
2 Cable de alimentación fotovoltaica 1
3 Cable de alimentación trifásico de cinco núcleos 1
4 Cable de alimentación de aerogenerador 1
5 Barra de conexión 2
6 Fusible de 20 A 5
7 Cargador 1
8 Kit de herramientas de electricista (17 herramientas incluidas) 1
9 Cable de seguridad eléctrica de 4 mm (bicolor) 5
10 Cable de seguridad eléctrica de 4 mm (rojo) 10
11 Cable de seguridad eléctrica de 4 mm (amarillo) 10
12 Juego de llaves de vaso hexagonales 1
13 Fusible de 10 A 5
14 Fusible de 5 A 5
15 Cable de seguridad eléctrica de 4 mm (negro) 10
16 Cable de seguridad eléctrica de 4 mm (azul) 10
17 Multímetro digital 1
18 Memoria USB de software 1
19 Cable de comunicación del módulo 1
20 Pernos de la barra de conexión 4
4. Lista de experimentos didácticos del producto
(1) Experimento en paralelo con paneles fotovoltaicos
(2) Serie de paneles fotovoltaicos Experimento
(3) Experimento de carga de paneles fotovoltaicos
(4) Experimento de baterías en paralelo
(5) Experimento de baterías en serie
(6) Experimento de carga de baterías
(7) Experimento de inversión de baterías (carga de bombilla)
(8) Experimento de control simulado de la fuente eólica
(9) Experimento complementario eólico-solar
