1. Introducción del Producto
1.1 Descripción del Producto
Los patrones de flujo comunes de los fluidos se pueden clasificar en tres tipos: flujo laminar, flujo crítico y flujo turbulento. Estos tres patrones de flujo se pueden determinar mediante el número de Reynolds, un número adimensional que caracteriza el flujo de fluidos. El número de Reynolds permite distinguir entre flujo laminar y turbulento, y también determinar la resistencia que encuentra un objeto al fluir en un fluido.
En el Módulo de Demostración Horizontal Osborne-Reynolds AFF217, las líneas de corriente durante el flujo laminar o turbulento se muestran en color mediante la inyección de un agente de contraste (tinta). Los resultados experimentales permiten determinar el número crítico de Reynolds.

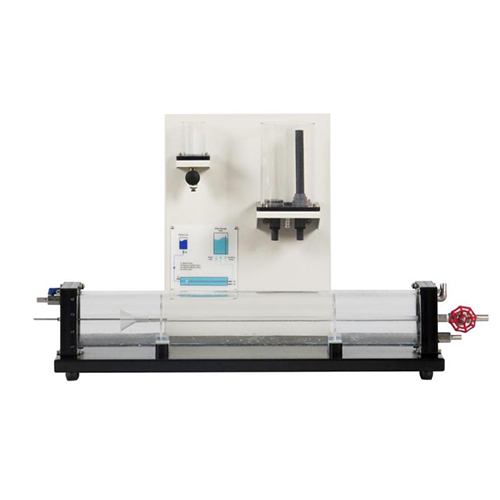

El montaje experimental consiste en una sección de tubo transparente por donde fluye agua, con una entrada optimizada para el flujo. Se utilizan válvulas para regular el caudal en la sección del tubo. La tinta se inyecta en el agua que fluye, y una capa de microesferas de vidrio en el tanque garantiza uniformidad y baja turbulencia.
El montaje experimental se puede colocar de forma fácil y segura en un laboratorio. El agua se suministra y el caudal se mide con agua corriente del laboratorio.
1.2 Características del producto
1. El producto cuenta con un diseño excelente y estéticamente atractivo.
2. El producto presenta funcionalidad modular y puede utilizarse en combinación con otros módulos experimentales.
3. El producto utiliza materiales más duraderos, lo que prolonga significativamente su vida útil.
2. Especificaciones técnicas
2.1 Parámetros técnicos
Requisitos del entorno operativo:
Temperatura ambiente: 10 °C a 30 °C
Humedad relativa: < 75 % (a 25 °C)
2.2 Dimensiones y peso
Dimensiones: 1020 mm x 400 mm x 605 mm
Peso: Aprox. 10 kg


3. Nombres y funciones de los componentes del producto
3.1 Cuerpo principal
N.° Nombre Cantidad
1 Depósito de tinta 1
2 Válvula de aguja de tinta 1
3 Diagrama esquemático 1
4 Tubo de rebose 1
5 Tubo de drenaje 1
6 Tubo de entrada 1
7 Válvula de ventilación 1
8 Tubo experimental transparente 1
9 Entrada del tubo experimental 1
10 Válvula de drenaje 1
11 Salida de drenaje 1
3.2 Accesorios del producto
N.° Nombre Cantidad
1 Manguera flexible de 16 mm de diámetro interior 1
2 Abrazadera de tubo 9
3 Manguera flexible de 20 mm de diámetro interior 1
4 Tubo de aire (conexión al tubo de tinta) 1
5 Perlas de vidrio 3
6 Tinta 1
4. Lista de experimentos didácticos del producto (Consulte el manual del experimento para obtener más información)
(1) Preparativos didácticos antes del experimento
(2) Demostración de flujo laminar (Re<2300)
(3) Demostración de flujo crítico (Re=2300)
(4) Demostración de flujo turbulento (Re>2300)
