Kit de entrenamiento de PLC con simuladores Equipo didáctico Equipo de formación profesional Equipo de formación eléctrica

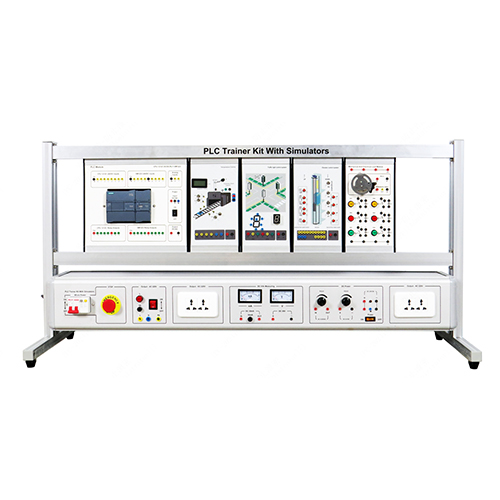

Kit de entrenamiento de PLC AFE1021 con simuladores. Equipo didáctico. Equipo de formación profesional. Equipo de formación eléctrica.

1. Introducción del producto
1.1 Descripción del producto
Este dispositivo de formación incluye el PLC Siemens S7-1200, otros objetos de control y módulos de simulación. Mediante experimentos relevantes, los estudiantes pueden familiarizarse con el uso básico del PLC Siemens, los métodos y el software de programación, y desarrollar los conocimientos y habilidades correspondientes. Es adecuado para la enseñanza y la evaluación de la formación de habilidades en carreras afines en escuelas técnicas superiores, escuelas de formación profesional, escuelas secundarias y escuelas técnicas.
1.2 Características del producto
(1) La mesa de formación adopta una estructura de columna de perfil de aluminio. El instrumento de medición y la fuente de alimentación de formación están instalados de forma integrada. El circuito de formación y los componentes se combinan en una caja colgante. La unidad es flexible, fácil de usar y resistente a los daños.
(2) El circuito experimental y el dispositivo están completamente equipados y pueden utilizarse en combinación para completar el contenido de formación de diversos cursos.
(3) La mesa de formación cuenta con un buen sistema de protección de seguridad. Permitir que los estudiantes realicen experimentos de forma independiente contribuye a cultivar su capacidad para analizar y resolver problemas. 2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de la fuente de alimentación: monofásica trifásica 230 V ± 10 % 50 Hz
2.2 Dimensiones y peso
Dimensiones: 1330 mm × 480 mm × 830 mm
Peso: 44 kg


3. Nombre de los componentes del producto y presentación de sus funciones
3.1 Componentes principales del producto
N.° Nombre
1 Módulos PLC y E/S Siemens S7-1200
2 Módulo de control de temperatura
3 Módulo de control de ascensores
4 Módulo de experimentación de semáforo
5 Módulo de carga electromecánica
3.2 Componentes eléctricos del producto
N.° Nombre
1 Disyuntor de fugas de CA 220 V
2 Interruptor de parada de emergencia
3 Unidad de salida de potencia de CA 220 V
4 Toma de seis orificios
5 Amperímetro y voltímetro de CC
6 Señal analógica de corriente de salida de 4-20 mA de CC
7 Señal analógica de tensión de salida de 0-10 V de CC
8 Fuente de alimentación de 24 V de CC
9 Toma de seis orificios
3.3 Accesorios del producto
N.° Nombre
1 Cable eléctrico de seguridad de 2 mm 100 cm rojo
2 Cable eléctrico de seguridad de 2 mm, 100 cm negro
3 Cable eléctrico de seguridad de 2 mm, 100 cm amarillo
4 Cable eléctrico de seguridad de 2 mm, 100 cm azul
5 Cable eléctrico de seguridad de 2 mm, 100 cm verde
6 Cable eléctrico de seguridad de 4 mm, 1 m, doble extremo, amarillo
7 Cable eléctrico de seguridad de 4 mm, 1 m, doble extremo, azul
8 Cable de red de 1,5 m
9 Fusible de 5 A, 5 x 20
10 Fusible de 30 mA, 5 x 20
11 Cable eléctrico de seguridad de 4 mm, 1 m, doble extremo, bicolor
4. Lista de configuración del producto
N.º Nombre Cant.
1 Disyuntor de fugas de CA de 220 V 1
2 Interruptor de parada de emergencia 1
3 Unidad de salida de potencia de CA de 220 V 1
4 Toma de seis orificios 1
5 Amperímetro y voltímetro de CC 1
6 Señal analógica de corriente de salida de 4-20 mA CC 1
7 Señal analógica de tensión de salida de 0-10 V CC 1
8 Fuente de alimentación de 24 V CC 1
9 Toma de corriente de seis orificios 1
10 Cable eléctrico de seguridad de 2 mm, 100 cm, rojo 10
11 Cable eléctrico de seguridad de 2 mm, 100 cm, negro 10
12 Cable eléctrico de seguridad de 2 mm, 100 cm, amarillo 10
13 Cable eléctrico de seguridad de 2 mm, 100 cm, azul 5
14 Cable eléctrico de seguridad de 2 mm, 100 cm, verde 10
15 Cable eléctrico de seguridad de 4 mm, 1 metro, doble extremo, amarillo 1
16 Cable eléctrico de seguridad de 4 mm, 1 metro, doble extremo, azul 1
17 Cable de red de 1,5 metros 1
18 Fusible de 5 A, 5 x 20 5
19 Fusible de 30 mA, 5 x 20 5
20 Cable eléctrico de seguridad de 4 mm, 1 metro, doble extremo, doble color 1
5. Lista de experimentos didácticos del producto (consulte la guía de experimentos para obtener más detalles)
(1) Simulación de semáforo
(2) Simulación de control de ascensor
(3) Simulación de control de temperatura Entrenamiento
(4) Entrenamiento en simulación de control motor
