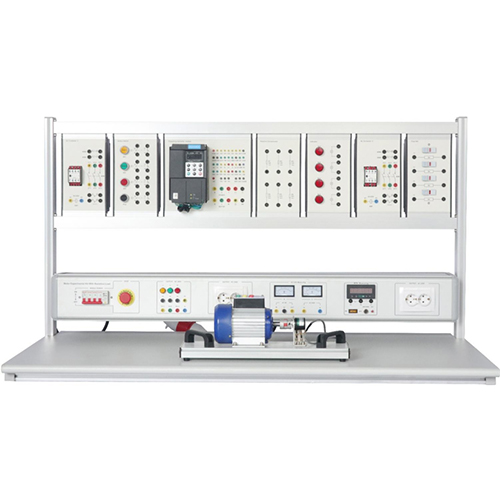

Kit Experimental de Motor AF281E con Carga Resistiva. Equipo Didáctico. Equipo de Formación Profesional. Equipo de Formación Eléctrica.
1. Introducción al Equipo
1.1 Descripción General
Este completo dispositivo de formación integra motores y componentes de control industrial, y está diseñado con la experimentación como eje central. Su objetivo es que los alumnos comprendan a fondo el mecanismo de funcionamiento de los motores y dominen las habilidades de aplicación de diversos dispositivos de control mediante operaciones prácticas. A través de estos experimentos cuidadosamente diseñados, los estudiantes no solo se familiarizan con las características de rendimiento de los motores, sino que también adquieren una comprensión profunda de los principios de control y los métodos técnicos para implementar un control preciso.
El contenido experimental de este dispositivo es completo y abarca diversos modos de control, desde el básico hasta el avanzado, lo que garantiza que los estudiantes dominen plenamente los conocimientos teóricos y las habilidades prácticas necesarias.
1.2 Características
1. Diseño estructural moderno y ligero:
Adopta columnas de perfil de aluminio ligero, resistentes y fáciles de mover, en consonancia con la estética del diseño industrial moderno.
Los instrumentos de medición integrados y la práctica fuente de alimentación ahorran espacio, simplifican el proceso de operación y reducen la complejidad del cableado externo. 2. Unidad experimental modular:
El módulo experimental se integra en la plataforma mediante una instalación tipo caja, lo que facilita su reemplazo y mantenimiento, mejorando la comodidad y la flexibilidad de uso.
Este diseño modular permite que la plataforma se adapte a diversas necesidades experimentales, desde experimentos básicos de circuitos hasta el desarrollo de estrategias de control avanzadas.
3. Soporte para programas integrales de capacitación práctica:
La plataforma admite capacitación práctica multinivel, que incluye capacitación en habilidades operativas básicas, desarrollo de estrategias de control avanzadas, etc., lo que brinda a los estudiantes oportunidades prácticas integrales.
Los recursos de hardware avanzados permiten la ejecución de proyectos de diversa complejidad, permitiendo a los estudiantes acceder a tecnología y equipos de vanguardia en la industria.
4. Prioridad a la seguridad:
Se ha diseñado un sistema completo de protección de seguridad, que incluye botón de parada de emergencia, protección contra cortocircuitos y sobrecargas, etc., para garantizar la seguridad del proceso experimental.
Al reducir los riesgos inesperados, los estudiantes pueden concentrarse en desarrollar sus habilidades y conocimientos en un entorno seguro. 5. Entorno de práctica multidimensional:
La plataforma no solo ofrece oportunidades prácticas para operaciones técnicas, sino que también anima a los estudiantes a participar en el aprendizaje exploratorio y la innovación, así como a cultivar sus habilidades de resolución de problemas.
El modelo de enseñanza, que combina teoría y práctica, ayuda a los estudiantes a comprender mejor los conocimientos y a mejorar sus habilidades de aplicación.
En resumen, esta plataforma de formación práctica es una herramienta de enseñanza moderna, multifuncional, eficiente y segura, ideal para diversas instituciones educativas y de formación, para ayudar a estudiantes y técnicos a mejorar sus habilidades prácticas y teóricas en un entorno seguro.
2. Parámetros técnicos
Potencia de entrada: CA trifásica 380 V 50 Hz
Peso: 99 kg
Condiciones de funcionamiento: Temperatura: 10 °C ~ +40 °C
Humedad relativa: <85 % (25 °C)
Dimensiones: 1480 mm x 780 mm x 990 mm
3. Lista de componentes e introducción detallada
3.1 Componentes principales
N.° Nombre
1 Caja de montaje
2 Caja de alimentación
3 Motor
3.2 Caja de alimentación
N.° Nombre
1 Módulo disyuntor 4P
2 Módulo de salida CA trifásica 380 V
3 Módulo de salida CA 220 V con enchufe europeo
4 Módulo de medición de tensión y corriente CA
5 Módulo de medición de velocidad del motor
6 Módulo de salida CA 220 V con enchufe europeo
3.3 Lista de configuración del equipo
N.° Nombre Cantidad
Componente 1 Caja de montaje del contactor CA 1
Componente 2 Caja de montaje del fusible 1
Componente 3 Caja de montaje de la luz indicadora 1
Componente 4 Botón de montaje Caja 1
Componente 5 Caja colgante del convertidor de frecuencia 1
Componente 6 Caja colgante de carga resistiva 1
Componente 7 Módulo de motor asíncrono trifásico 1
3.4 Accesorios
N.° Nombre Cant.
1 Cable de conexión de seguridad de 4 mm, 1 metro, doble extremo, amarillo 10
2 Cable de conexión de seguridad de 4 mm, 1 metro, doble extremo, negro 10
3 Cable de conexión de seguridad de 4 mm, 1 metro, doble extremo, bicolor 5
4 Núcleo de fusible de 5 A 3
5 Fusible de 5 A 5*20 3
6 Cable de conexión de seguridad de 2 mm, 100 cm 8
7 Cable de conexión de seguridad de 4 mm, 1 metro, doble extremo, rojo 10
8 Cable de conexión de seguridad de 4 mm, 1 metro, doble extremo, azul 10
9 Cable de conexión de seguridad de 4 mm, 1 metro, doble extremo, verde 10
4. Lista de experimentos
Experimento 1 Control de arranque y parada del motor
Experimento 2 Control de lazo cerrado del motor
Experimento 3 Control de avance y retroceso del motor trifásico Motor asíncrono
Experimento 4: Efecto de la carga resistiva en el rendimiento del motor
Experimento 5: Experimento de frenado del motor
