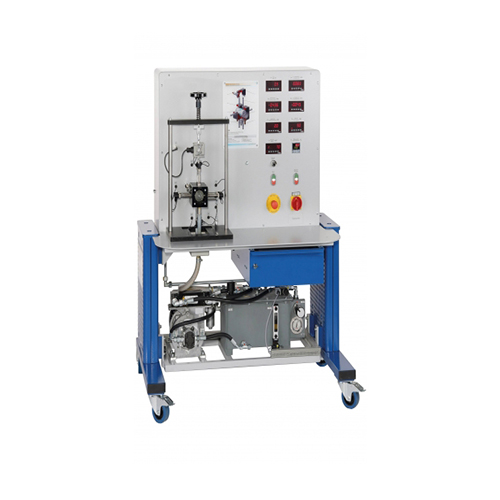

Cojinete de diario con lubricación hidrodinámica Equipo didáctico Equipo de formación profesional Equipo de formación mecánica

Artículo No.: TM 290
Cojinete de diario con lubricación hidrodinámica Equipo didáctico Equipo de formación profesional Equipo de formación mecánica
Descripción
TM 290 Cojinete de fricción con lubricación hidrodinámica. Equipo didáctico. Equipo de formación profesional. Equipo de formación mecánica.

Investigación de la fricción en un cojinete de fricción lubricado hidrodinámicamente.
Características:
- Momento de fricción bajo diferentes holguras y cargas.
- Distribución de la presión en el cojinete de fricción.
- Posición geométrica del eje bajo diferentes cargas y velocidades.
Objetivos de aprendizaje/experimentos:
- Determinar los coeficientes de fricción a diferentes cargas y velocidades, comparar con las curvas de Stribeck.
- Influencia de la velocidad, la holgura y la carga del cojinete en el desplazamiento del eje.
- Influencia de la velocidad, la holgura, la carga y el lubricante en el momento de fricción.
- Posición geométrica del eje.
Especificaciones:
[1] Estados de fricción en un cojinete de fricción lubricado hidrodinámicamente.
[2] 5 ejes de diferentes diámetros para experimentos con diferentes holguras.
[3] Eje accionado por un motor trifásico con convertidor de frecuencia para el ajuste continuo de la velocidad.


[4] Controlador para ajustar la temperatura del aceite.
[5] Carga radial del cojinete. Mediante resorte de compresión y husillo roscado con volante, medido mediante sensor de fuerza.
[6] Determinación del momento de fricción mediante brazo de palanca con sensor de fuerza.
[7] 8 sensores de desplazamiento inductivos para medir el desplazamiento del eje.
[8] Indicadores digitales de carga radial, momento de fricción, posición del eje (direcciones X e Y), presión de aceite, presión máxima de aceite, temperatura del aceite y velocidad.
[9] Software para adquisición de datos vía USB en Windows 10.
Datos técnicos:
Cojinete de muñón
- Diámetro nominal del eje: 50 mm
- Carga radial: 0...1000 N
- Holgura del cojinete: 0,12 mm; 0,14 mm; 0,16 mm; 0,18 mm. 0,28 mm
Motor de accionamiento con convertidor de frecuencia
- Potencia: 0,55 kW
- Velocidad: 0...1600 min-1
Unidad hidráulica para ajustar la temperatura del aceite
- Caudal: 1,4 L/min, presión: 2 bar
- Capacidad del depósito: 10 L
Rangos de medición
- Momento de fricción: 0...1 Nm
- Carga radial: 0...1000 N
- Desplazamiento en dirección X: ±1000 mm
- Desplazamiento en dirección Y: ±1000 mm
- Suministro de presión de aceite: 1 x 0...10 bar
- Cojinete de presión de aceite: 1 x 0...16 bar
- Temperatura del aceite: 0...100 °C
- Velocidad: 0...1600 min-1
230 V, 50 Hz, monofásica
230 V, 60 Hz, monofásica 120 V, 60 Hz, monofásica
UL/CSA opcional
Largo x Ancho x Alto: 1200 x 800 x 1450 mm
Peso: aprox. 225 kg
