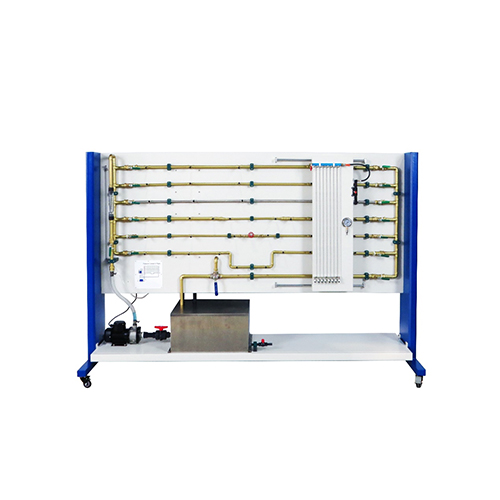

Pérdidas de presión en tuberías Equipo didáctico Equipo didáctico para experimentos de mecánica de fluidos

AFF046 Pérdidas de presión en tuberías Equipo didáctico Equipo didáctico para experimentos de mecánica de fluidos
Objetivos de aprendizaje / experimentos
fundamentos de la medición de caudal
fundamentos de la medición de presión
determinación del factor de fricción para diferentes materiales y diámetros de tubería
coeficientes de resistencia de las curvas, ampliaciones y contracciones de la tubería
pérdidas de presión y características de apertura de válvulas y accesorios

Datos técnicos
Bomba
consumo de energía: 0,45kW
máx. caudal: 4,8m³ / h
máx. cabeza: 22,6m
3 tramos de tubería rectos, longitud de medición: 2,5 m
cobre, diámetro: 28x1mm, 22x1mm
acero, diámetro: 1/2 "

Sección de tubería con codo de tubería
cobre, diámetro: 22x1mm
Sección de tubería con contracción / agrandamiento
cobre
contracción, diámetro: 18x1mm
ampliación, diámetro: 28x1mm
Sección de tubería con válvulas y accesorios
cobre, diámetro: 18x1mm
Tanque de medición volumétrico: 20L
Tanque de agua: 110L

Rangos de medida
presión: 1 ... 1,5bar
presión diferencial:
1x 0 ... + / 350mbar, 8x 0 ... 1000mmWC
caudal: 1x 400 ... 4000L / h
Dimensiones y peso
LxAnxAl: 3260x790x1930mm
Peso aproximado. 325 kg
Requerido para la operación
230V, 50 / 60Hz, monofásico o 120V, 60Hz / CSA, monofásico
