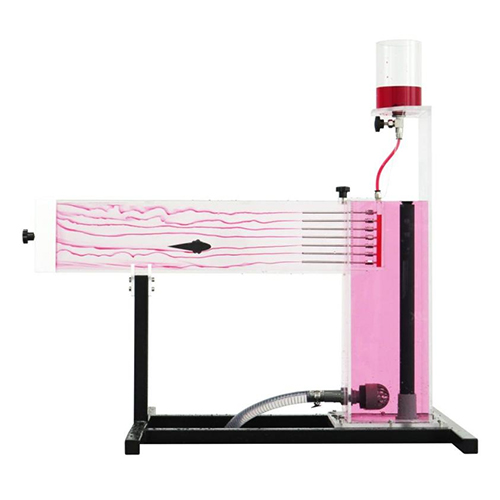

AFF180 Visualización de líneas de corriente en un canal abierto. Equipo didáctico para formación profesional. Equipo de laboratorio de fluidos.
1. Introducción del equipo
1.1 Descripción general
El equipo de laboratorio de dinámica de fluidos para la visualización del flujo en un canal abierto se puede utilizar para visualizar el flujo alrededor de un cuerpo sumergido y los fenómenos de flujo en el canal abierto, incluyendo lo siguiente:
(1) El cuerpo sumergido o la compuerta se fijan en el tanque de agua experimental, y las líneas de corriente se pueden visualizar inyectando un agente de contraste;
(2) El tanque de agua experimental está hecho de material transparente, por lo que la formación de líneas de corriente y vórtices se puede observar fácilmente;
(3) El nivel del agua en el tanque de agua experimental se puede ajustar mediante la compuerta de entrada y el vertedero de salida;
(4) Hay dos vertederos y cuatro cuerpos sumergidos diferentes disponibles para los experimentos;
(5) El rectificador garantiza que el flujo de agua sea uniforme y sin vórtices;
(6) La unidad experimental se puede colocar fácil y seguramente en la mesa de trabajo del módulo base de fluidos, y este módulo también se puede utilizar para medir el caudal.
1.2 Características
(1) La disposición del equipo es razonable, estéticamente agradable, de estructura clara y con una gran sensación de integridad.
(2) Cuenta con un buen sistema de protección de seguridad.
(3) Adopta una estructura de marco de aleación de aluminio y es ligero.
(4) El dispositivo se puede utilizar para estudiar el flujo alrededor del cuerpo sumergido y los fenómenos de flujo en el canal abierto. 2. Parámetros técnicos
(1) Alimentación: CA monofásica 220V±10%
(2) Peso: 980*680*940 mm
(3) Dimensiones: <40 kg
(4) Temperatura ambiente: 10℃～30℃ Humedad relativa: <75% (25℃)
3. Lista de componentes
3.1 Introducción general
N.º Nombre
1 Estructura de aluminio
2 Tubo de rebose
3 Puerto de suministro de agua para el módulo base de experimentos de fluidos
4 Placa de vertedero de salida de agua
5 Tanque de agua experimental
6 Cuerpo de arrastre
7 Enderezador de flujo
8 Dispensador de agente de contraste
9 Tanque de agente de contraste
10 Perno de ajuste
3.2 Módulo básico de experimentos de fluidos
El módulo básico de experimentos de fluidos proporciona principalmente el equipo básico para un solo experimento, incluyendo:
N.º Nombre
1 Interruptor de control de alimentación
2 Perilla de control del interruptor
3 Indicador luminoso de funcionamiento
4 Válvula de control de flujo
5 Válvula de alivio de presión
6 Indicador de nivel de gas para el tanque de medición
Estructura interna: Tanque de almacenamiento con bomba sumergible
Nota: Este módulo debe adquirirse por separado. Es más conveniente usarlo con el dispositivo de visualización de flujo en canal abierto AFF180.
4. Lista de experimentos
Experimento 1 Introducción al equipo de laboratorio de dinámica de fluidos para la visualización de flujo en canal (equipo didáctico)
Experimento 2 Visualización de líneas de corriente alrededor de varios cuerpos de arrastre o vertederos
Experimento 3 Experimento de flujo supercrítico y subcrítico
Experimento 4 Efecto de diferentes cuerpos de arrastre o vertederos en la velocidad o el caudal del fluido
