AFC085 Entrenador de Aire Acondicionado Automotriz (Lanzamiento) Equipo Didáctico Equipo de Formación Profesional Equipo de Formación Automotriz
I. Introducción del Producto
Esta plataforma de formación es adecuada para todo tipo de universidades, colegios, escuelas profesionales superiores y escuelas secundarias de formación profesional para impartir la enseñanza teórica y práctica de sistemas de aire acondicionado. Muestra la estructura y el principio de funcionamiento de los sistemas de aire acondicionado, ayudando a los estudiantes a comprender la teoría de control abstracto, así como el diagnóstico y la detección de fallos mecánicos comunes en los sistemas de aire acondicionado, desarrollando la capacidad de los estudiantes para analizar y resolver problemas prácticos.

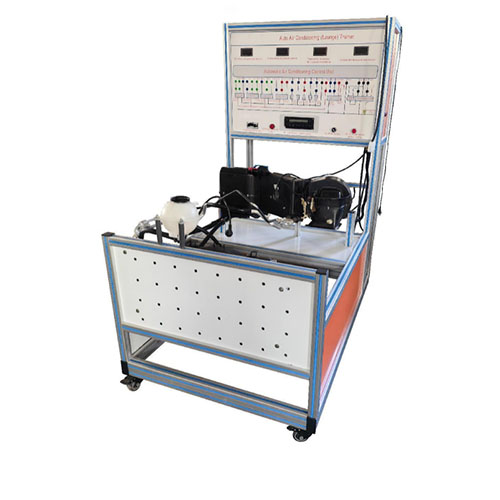

Esta plataforma de formación incluye un juego de tren motriz de aire acondicionado, una plataforma de formación, un panel de medición y la composición de archivo correspondiente.
La plataforma está fabricada en aleación de aluminio. Cuenta con 4 ruedas universales (2 con freno y 2 sin freno) en la parte inferior para facilitar su desplazamiento.
II. Patrón del Panel del Equipo
III. Instrucciones
1. Coloque el equipo sobre una superficie firme y nivelada y fije las ruedas autoblocantes del sistema. 2. Compruebe si las piezas están sueltas durante el transporte. Si hay alguna, repárela a tiempo para evitar fallos durante el funcionamiento.
3. Compruebe si la línea de conexión del sistema de entrenamiento está intacta, si está dañada o si hay manchas de agua o suciedad en la junta.
4. Compruebe si las piezas metálicas en la interfaz de la línea de conexión del sistema de entrenamiento están intactas y si las clavijas están dobladas o desconectadas.
5. Conecte la fuente de alimentación de 220 V y 380 V CA.
6. Encienda el sistema de entrenamiento; el sistema se encenderá y el instrumento se iluminará, lo que indica que el sistema de entrenamiento funciona correctamente.
7. Pulse el botón de arranque del motor; el motor arrancará e impulsará el compresor.
8. Utilice el panel de control del aire acondicionado y ajuste la temperatura, la dirección del viento y el compresor del aire acondicionado como desee.
9. Cuando el controlador cumpla con las condiciones, pulse AUTO; el embrague del aire acondicionado se activará y el ventilador electrónico del condensador comenzará a funcionar. La temperatura de la tubería del aire acondicionado cambia: la tubería de alta presión se calienta, la tubería de baja presión se enfría y aparecen gotas de agua refrigerante en la pared de la tubería.
10. Cuando el controlador cumpla con las condiciones, presione ECON; el embrague del aire acondicionado se desconecta y el ventilador electrónico del condensador deja de girar.
11. Cuando el controlador cumpla con las condiciones, presione el botón azul de temperatura; la temperatura en la pantalla bajará y se ajustará a baja temperatura. Presione el botón rojo del controlador; la temperatura subirá y se ajustará a alta temperatura.
12. Cuando el controlador cumpla con las condiciones, presione el botón de bajar ventilador; la pantalla mostrará que el volumen de aire está disminuyendo; ajuste la velocidad del ventilador hacia abajo. Si el controlador cumple con las condiciones, presione el botón de subir ventilador; la pantalla mostrará que el volumen de aire está aumentando; ajuste la velocidad del ventilador hacia arriba.
III. Funcionamiento defectuoso
Fallo de formación 1: Ajuste de fallo del motor de control de temperatura V68
Fallo de formación 2: Ajuste de fallo del motor de regulación del espacio para los pies V85
Fallo de formación 3: Ajuste de fallo del motor de control central V70
Fallo de formación 4: Ajuste de fallo del motor de control de ventilación V71
Fallo de formación 5: Sensor de temperatura del espacio para los pies G192 defectuoso
Fallo de formación 6: Fallo del sensor de temperatura de la caja de evaporación G308
Fallo de formación 7: Ajuste de fallo del motor de control de velocidad del ventilador V12
