Entrenador de Aire Acondicionado Split, Equipo Didáctico, Equipo de Formación Profesional, Equipo de Formación en Refrigeración

AFA060 Entrenador de Aire Acondicionado Split Equipo Didáctico Equipo de Formación Profesional Equipo de Formación en Refrigeración

1. Introducción al Equipo
1.1 Descripción General
El aire acondicionado es un aparato que utiliza medios artificiales para ajustar y controlar la temperatura, la humedad, el caudal y otros parámetros del aire ambiente en un edificio o estructura. El aire acondicionado se ha convertido en un elemento indispensable de la vida moderna.
El principio de refrigeración del aire acondicionado consiste en que el compresor comprime el freón gaseoso en freón gaseoso de alta temperatura y alta presión, y luego lo envía al condensador (unidad exterior) para disipar el calor y convertirlo en freón líquido a temperatura ambiente y alta presión. De esta manera, la unidad exterior expulsa aire caliente. El freón líquido entra en el evaporador (unidad interior) a través del tubo capilar. El espacio aumenta repentinamente y la presión disminuye. El freón líquido se vaporiza y se convierte en freón gaseoso de baja temperatura, absorbiendo así una gran cantidad de calor. El evaporador se enfriará y el ventilador de la unidad interior impulsará el aire interior a través del evaporador, de modo que la unidad interior expulse aire frío. El vapor de agua se condensará en gotas al entrar en contacto con el evaporador frío y fluirá por la tubería. Por esta razón, el aire acondicionado descargará agua y el freón gaseoso regresará al compresor para continuar la compresión y la circulación.

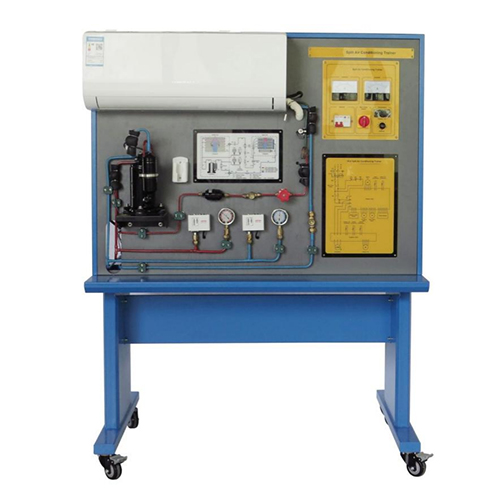

La plataforma de capacitación en aire acondicionado split AFA060 es un aire acondicionado de refrigeración con compresor. Esta plataforma de capacitación permite demostrar el principio básico de refrigeración y brindar capacitación de alta calidad en técnicas de aire acondicionado a estudiantes y personal.
1.2 Características
(1) El producto ofrece una excelente seguridad, lo que se refleja específicamente en la excelente fiabilidad de la conexión a tierra del equipo eléctrico y la indicación de protección de los componentes de alta temperatura.
(2) El producto adopta un diseño integrado y modular. El equipo es relativamente pequeño y la división funcional es clara, lo que facilita el principio experimental y el aprendizaje.
(3) El producto utiliza materiales de fabricación de alta calidad para maximizar la vida útil y el ciclo de mantenimiento del equipo. (4) El producto presenta una estabilidad fiable y garantiza el correcto desarrollo del experimento.
2. Parámetros técnicos
Potencia de entrada: monofásica trifásica CA 230 V, 50-60 Hz.
Dimensiones: 1400 mm x 800 mm x 1780 mm
Peso: <220 kg
Condiciones de trabajo: temperatura ambiente: -10 °C a +40 °C; humedad relativa: <85 % (25 °C).
Refrigerante: R410A


3. Lista de componentes e introducción detallada
3.1 Componentes principales
N.° Nombre
1 Unidad interna del aire acondicionado
2 Base del control remoto
3 Compresor
4 Filtro
5 Manómetro de alta presión
6 Presostato de alta y baja presión
7 Tubo capilar
8 Diagrama de indicación del principio de la tubería del equipo
9 Mirilla
10 Válvula de control de flujo
11 Manómetro de baja presión
12 Bastidor del equipo
13 Ruedas del bastidor
3.2 Componentes eléctricos
N.° Nombre
1 Voltímetro
2 Amperímetro
3 Disyuntor
4 Interruptor de carga
5 Indicador de temperatura
6 Interruptor de selección de temperatura
3.3 Lista de configuración del equipo
N.° Nombre Cantidad
Componente 1 Unidad interior del aire acondicionado 1
Componente 2 Base del control remoto 1
Componente 3 Compresor 1
Componente 4 Filtro 1
Componente 5 Manómetro de alta presión 1
Componente 6 Presostato de alta y baja presión 1
Componente 7 Tubo capilar 1
Componente 8 Diagrama de indicación del principio de la tubería del equipo 1
Componente 9 Mirilla 1
Componente 10 Válvula de control de flujo 1
Componente 11 Manómetro de baja presión 1
Componente 12 Bastidor del equipo 1
Componente 13 Ruedas del bastidor 4
Componente 14 Unidad exterior del aire acondicionado 1
Componente 15 Control remoto 1
Componente 16 Voltímetro 1
Componente 17 Amperímetro 1
Componente 18 Disyuntor 1
Componente 19 Interruptor de carga 1
Componente 20 Indicador de temperatura 1
Componente 21 Interruptor de selección de temperatura 1
3.4 Accesorios
N.° Nombre Cant.
1 control remoto 1
4. Lista de experimentos
Experimento 1: Comprender el uso del equipo eléctrico de la estación de entrenamiento de aire acondicionado split AFA060
Experimento 2: Comprender el uso del control remoto de la estación de entrenamiento de aire acondicionado split AFA060
Experimento 3: Observar el fenómeno de la mirilla de la estación de entrenamiento de aire acondicionado split AFA060
Experimento 4: Utilice el botón de selección de temperatura de la estación de entrenamiento de aire acondicionado split AFA060 para seleccionar la temperatura deseada.
Experimento 5: Utilice la estación de entrenamiento de aire acondicionado split AFA060 para ajustar la temperatura de refrigeración.
