Entrenador de Motores de CC en Sistemas Analógicos y de Impulso. Equipo Didáctico para el Desarrollo de Habilidades Técnicas. Equipo de Entrenamiento Eléctrico.

Artículo No.: AF463E
Entrenador de Motores de CC en Sistemas Analógicos y de Impulso. Equipo Didáctico para el Desarrollo de Habilidades Técnicas. Equipo de Entrenamiento Eléctrico.
Descripción
AF463E Entrenador de Motores de CC en Sistemas Analógicos y de Impulso. Equipo Didáctico para el Desarrollo de Habilidades Técnicas. Equipo de Entrenamiento Eléctrico.
1. Introducción del Producto
1.1 Descripción del Producto

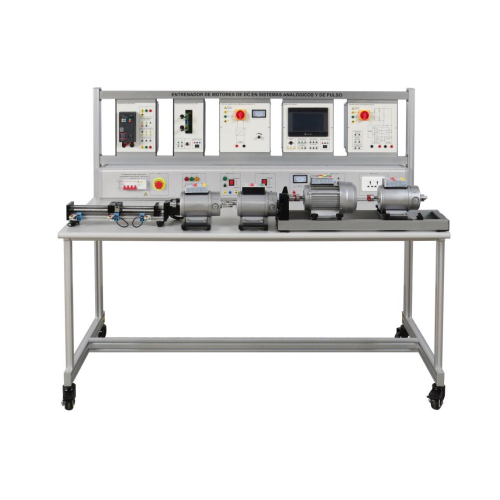

Este equipo es una plataforma de enseñanza y entrenamiento para carreras como automatización eléctrica y mecatrónica. Integra un motor de CC, un módulo de control PWM, un módulo de control de impulsos, una interfaz hombre-máquina (HMI) PLC y un dispositivo de carga. Permite realizar proyectos de entrenamiento fundamentales, como la regulación de velocidad, la rotación hacia adelante y hacia atrás, y las pruebas de frenado de motores de CC, ayudando a los estudiantes a dominar los principios y las aplicaciones de ingeniería del control de accionamiento de motores de CC.
1.2 Características del Producto
Protección de Seguridad Integral: Equipado con un botón de parada de emergencia, protección contra sobrecarga, protección contra cortocircuitos y dispositivos de protección contra fugas para garantizar un funcionamiento seguro durante el entrenamiento.
Diseño Modular: La unidad de control y la unidad de potencia están separadas, lo que facilita el diagnóstico de fallas, el reemplazo de componentes y las demostraciones didácticas.
Guía Didáctica: El panel muestra claramente el diagrama de circuitos y los terminales de cableado, lo que resulta ideal para la enseñanza en el aula y la evaluación de habilidades.
2. Especificaciones técnicas
2.1 Parámetros técnicos básicos
Alimentación eléctrica: Sistema trifásico de cinco hilos, 220 V ± 10 %, 60 Hz
Temperatura ambiente: -10 °C a +40 °C
Humedad ambiente: <85 % (25 °C)
2.2 Parámetros externos del equipo
Dimensiones del equipo: 1600 mm × 800 mm × 1300 mm
Peso: 100 kg


3. Nombres y funciones de los componentes del producto
3.1 Cuerpo principal del equipo
N.° Nombre Cant. 1    Módulo inversor    1
2    Módulo de control de motor paso a paso    1
3    Módulo de fuente de alimentación conmutada ajustable de 220 V CC    1
4    Módulo HMI PLC    1
5    Módulo PWM    1
6    Caja de alimentación    1
7    Unidad de motor paso a paso    1
8    Motor    4
9    Rueda universal    4
3.2 Accesorios del producto
N.º    Nombre    Cantidad
1    Cable de seguridad eléctrico negro de 2 mm    5
2    Cable de seguridad eléctrico azul de 2 mm    3
3    Cable de seguridad eléctrico rojo de 2 mm    3
4    Cable de seguridad eléctrico verde de 2 mm    5
5    Cable de seguridad eléctrico amarillo de 2 mm    5
6    Cable de seguridad eléctrico bicolor de 4 mm    3
7    Cable de seguridad eléctrico rojo de 4 mm    5
8    Cable de seguridad eléctrico verde de 4 mm    5
9    Cable de seguridad eléctrico amarillo de 4 mm    5
10    Cable de seguridad eléctrico negro de 4 mm    5 5
11   Cable de seguridad eléctrico azul de 4 mm   5
12   Panel de montaje del motor paso a paso   1
13   Llave hexagonal   1
14   Acoplamiento   1
15   Fusible de 5 A   5
16   Fusible de 10 A   5
17   Fusible de 2,5 A   5
3.3 Introducción a la HMI
N.º   Nombre   Cantidad
1   Botón de rotación manual hacia adelante   1
2   Botón de rotación manual hacia atrás   1
3   Indicador de funcionamiento del motor paso a paso   1
4   Botón de movimiento de posición   1
5   Indicador de movimiento de posición del motor paso a paso   1
6   Botón de ajuste de origen   1
7   Indicador de ajuste de origen   1
8   Visualización de la recepción de la señal de posición del PLC   1
9   Visualización de la recepción de la señal de posición del PLC   1
10   Visualización de la recepción de la señal de posición del PLC   1
11   Velocidad del motor paso a paso Ajuste 1
12    Visualización de posición 1
13    Ajuste manual de posición 1
14    Visualización de velocidad 1
15    Salida analógica 1
16    Entrada analógica 1
17    Botón de arranque del relé 1
18    Indicador de arranque del relé 1
19    Botón de arranque del relé 1
20    Indicador de arranque del relé 1
4. Lista de experimentos didácticos del producto
(1) Experimento PWM
(2) Experimento de control del motor mediante módulo de potencia de CC
(3) Control del variador de frecuencia Experimento con motor asíncrono trifásico
(4) Experimento de velocidad de lectura del codificador
(5) Experimento de control de motor paso a paso
(6) Experimento de accionamiento de un motor de CC mediante un motor asíncrono trifásico para generar electricidad
