AFA059 Equipo Didáctico de Bomba de Calor, Equipo de Formación Profesional, Equipo de Formación en Refrigeración
1. Introducción del Producto
1.1 Descripción del Producto

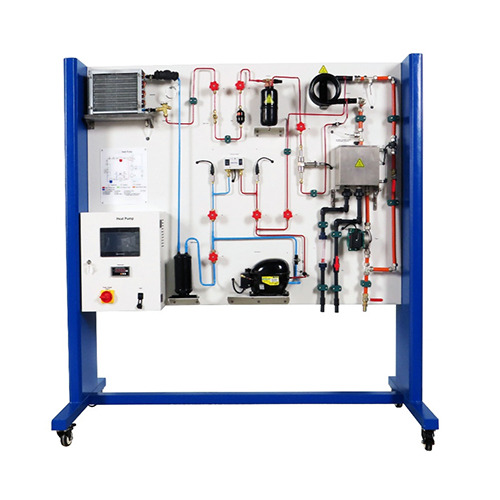

Este equipo de formación se utiliza para estudiar el ciclo de compresión de refrigeración y el sistema de evaporación. El compresor impulsa el refrigerante para realizar el ciclo de refrigeración, presenta sistemáticamente el modo de funcionamiento del circuito de refrigeración a los estudiantes, domina el principio del circuito de refrigeración y el modo de funcionamiento del compresor, y lo presenta de forma sistemática para que los estudiantes puedan comprenderlo claramente durante el proceso de enseñanza. Domine el principio de refrigeración y el principio de conexión de tuberías del circuito de refrigeración.
1.2 Características del Producto
La mesa de formación adopta una estructura de marco de soldadura de chapa metálica, simple y resistente. Al reducir el peso total del equipo, garantiza su resistencia. Cuenta con 4 ruedas universales instaladas en la parte inferior, que se pueden mover fácilmente.
La tubería del ciclo de refrigeración se coloca sobre la placa de instalación del equipo, y las zonas de alta y baja temperatura están pintadas con diferentes colores para facilitar su observación y distinción.
El equipo cuenta con un buen sistema de protección de seguridad. El compresor está equipado con un protector de arranque que puede detenerlo inmediatamente cuando la presión del sistema es anormal, protegiendo así la seguridad del compresor y del sistema.
El control eléctrico está instalado en la caja de control con un interruptor de protección contra fugas, un botón de parada de emergencia y una conexión a tierra fiable para garantizar la seguridad del equipo y del personal.
2. Especificaciones técnicas
2.1 Parámetros técnicos
Parámetros de la fuente de alimentación: Monofásica, tres cables, CA 220 V ± 10 %, 50 Hz
Refrigerante: R134A
Condiciones de trabajo: Temperatura ambiente de 10 ℃ a 30 ℃; Humedad relativa <75 % (25 °C)
2.2 Dimensiones y peso
Dimensiones 1: 1800 mm × 800 mm × 1800 mm
Peso 1: < 170 kg
3. Nombre de los componentes del producto y presentación de sus funciones
3.1 Componentes principales del producto
N.° Nombre
1 Evaporador
2 Válvula de expansión
3 Filtro deshidratador
4 Separador de gas-líquido
5 Interruptor de protección de alta y baja tensión
6 Sensores de alta y baja presión
7 Caudalímetro electrónico
8 Depósito de agua
9 Cuadro eléctrico
10 Bomba de agua
11 Caudalímetro de rotor
12 Depósito de almacenamiento de fluido
13 Compresor
14 Entrada de agua circulante externa
15 Salida de agua circulante externa
16 Rueda universal
3.2 Componentes eléctricos del producto
N.° Nombre
1 Pantalla táctil
2 Medidor de potencia
3 Interruptor de carga
4 Puerto USB
3.3 Accesorios del producto
N.° Nombre
1 Cable de datos USB
2 Memoria USB de software
4. Lista de configuración del producto
N.° Nombre Cantidad
1 Interruptor de protección de alta y baja presión 1
2 Manómetro electrónico 2
3 Compresor 1
4 Depósito de líquido 1
5 Evaporador 1
6 Válvula de expansión 1
7 Filtro seco 1
8 Separador de gas-líquido 1
9 Caudalímetro de rotor 1
10 Bomba de agua 1
11 Caudalímetro electrónico 1
12 Mirilla 1
13 Serpentín del condensador 1
14 Pantalla táctil 1
15 Medidor de potencia 1
16 Interruptor de carga 1
17 Cable USB 1
18 Unidad USB de software 1
5. Lista de experimentos didácticos del producto (consulte la guía de experimentos para obtener más detalles)
(1) Experimento de refrigeración del depósito de agua
(2) Experimento de conexión de software
(3) Ajuste del ventilador del evaporador (efecto de refrigeración)
(4) Control de la circulación del agua del condensador (efecto de calefacción)
(5) Exportación de datos
