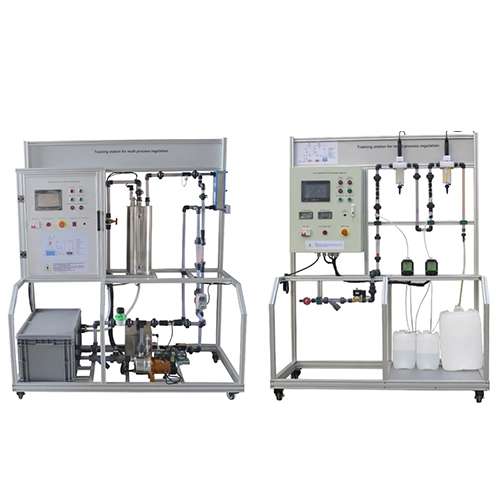

Estación de formación AFM006P para formación en instrumentación de regulación de procesos múltiples y control de procesos
I.Descripción general
El sistema de control de proceso de PH combinado de presión, nivel, flujo y temperatura es autónomo y tiene todas las características de los sistemas individuales de nivel, flujo, presión, temperatura y PH.
La entrada de punto de ajuste analógico de 4-20 mA permite implementar varias formas de control en cascada entre lazos de control vinculados o interactivos. El punto de ajuste del proceso se puede seleccionar desde el panel frontal o en respuesta a una entrada lógica. II.Características
Contiene una selección de sensores e indicadores de nivel, flujo, presión, temperatura y PH
Caudal primario y secundario controlado por válvulas de control motorizadas lineales
Control de encendido / apagado y proporcional
Control P, PI y PID completo con función de autoajuste
Puede realizar un control en cascada de doble bucle
Agua utilizada como fluido de proceso III. Cobertura del plan de estudios
Familiarización y calibración de flujo, nivel, temperatura, presión y pH
Familiarización y calibración de la interfaz
Familiarización y calibración del controlador
Transmisor de nivel de flotador
Transmisor de flujo de pulsos
Control de encendido y apagado
Estudio de control P, PI y PID de Nivel y Flujo
Ajuste de controladores PID
Control de proceso avanzado
Familiarización y calibración con la temperatura
Familiarización y calibración de la interfaz
Familiarización y calibración del controlador
Transmisor de flujo de pulsos
Control de encendido y apagado
Estudio de control P, PI y PID de Temperatura y Caudal
Control de flujo manual
Control de proceso de temperatura
Lazos de control complejos IV.Permite realizar las siguientes aplicaciones:
estudio de los elementos del bucle de regulación industrial
uso y configuración de equipos de regulación industrial
Trazar y comprender las diferentes curvas características del proceso.
usando PLC
visualización y análisis de datos en tiempo real
explotación del software de proceso
La estación está equipada por:
banco totalmente equipado para un estudio detallado del caudal
banco totalmente equipado para un estudio detallado de la temperatura
banco totalmente equipado para un estudio detallado de la presión
banco totalmente equipado para estudio detallado del nivel
banco totalmente equipado para el estudio detallado del PH
el banco debe instalarse sobre un bastidor rígido montado sobre rodillos con freno y debe ser resistente a la corrosión
Software de proceso para cada banco para ser utilizado individualmente y / o en red (CD / DVD)
Suministrado con:
un conjunto de conexiones necesarias con la PC
un conjunto de conexión necesaria para garantizar la instalación y explotación del banco
impresora de chorro de tinta
