ENTRENADOR TURBOJET
Una turbina de gas educativa de un solo eje, autónoma, totalmente instrumentada. Impulsado por queroseno, las capacidades experimentales de este aparato de alta calidad permiten investigaciones prácticas integrales sobre los principios y el rendimiento de las turbinas de gas de un solo eje.

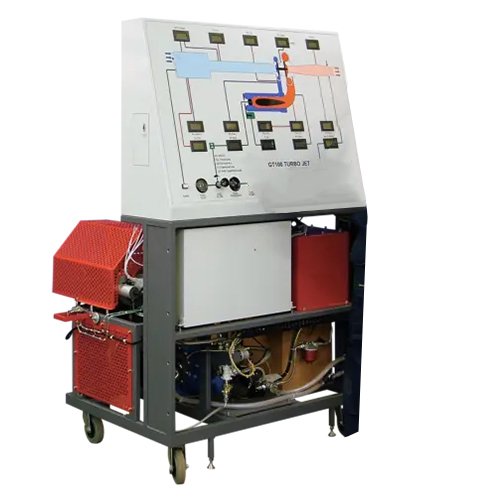

Es un marco de acero que contiene un generador de gas, una cámara de combustión, tanques de aceite y combustible, bombas, accesorios y protecciones. Sobre estos hay un panel de instrumentación y control con diagrama esquemático. El panel frontal claramente etiquetado con diagrama sinóptico incluye las pantallas de instrumentos, controles y luces de advertencia.
El aire pasa a una caja de aire, a un compresor y luego a la cámara de combustión. Una bomba transfiere combustible desde el tanque de combustible para rociarlo a través de una boquilla especial en la cámara de combustión. Una chispa de alta energía enciende la mezcla de aire y combustible, que fluye a la turbina de flujo radial y luego a una tobera propulsora de área variable. Los gases de escape luego se descargan a un sistema de escape adecuado. La cámara de combustión brinda una excelente combustión, baja pérdida de presión y buena estabilidad de la llama en una amplia variedad de condiciones.
Una válvula de control de flujo de combustible en el panel de instrumentación y control regula la velocidad. Este diseño reduce la posibilidad de exceso de velocidad. El equipo tiene un sistema de engrase que incluye filtros y aceite enfriado por agua.

El arranque es semiautomático y totalmente enclavado, controlado por un sistema lógico de arranque y parada. Para la protección del equipo y del usuario, apaga la turbina si el usuario comete un error.
Los indicadores digitales muestran la velocidad del eje, las presiones, las temperaturas y el flujo de combustible. Los indicadores analógicos muestran el nivel de combustible, la presión del combustible, la temperatura del aceite, la presión del aceite y las horas de funcionamiento. Este equipo se conecta a su computadora (computadora no provista) e incluye un software de adquisición de datos dedicado y fácil de usar. Esto permite a los estudiantes mostrar, graficar y analizar todas las variables relevantes y guardar sus resultados para un análisis posterior. El sistema de adquisición de datos incluye adaptadores y cables, y el software se suministra en CD-ROM. Con el equipo se incluye un libro de texto detallado que cubre la teoría y el uso de las turbinas de gas.
LOS RESULTADOS DEL APRENDIZAJE
• Efecto sobre la generación de empuje por la variación de la velocidad de rotación y el área de la tobera propulsora
• Eficiencias isentrópicas, politrópicas y mecánicas del compresor, cámara de combustión y turbina
• Relaciones de presión de turbina, compresor y características adimensionales
• Pérdidas de presión en la cámara de combustión y eficiencias de combustión
• Consumo específico de combustible, eficiencia térmica, ciclo estándar de aire, relación de trabajo y balance de calor
