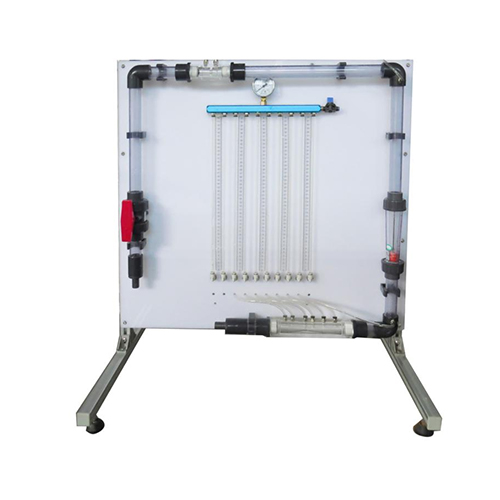

AFF138 Configuración de medidor Venturi Equipo de capacitación vocacional Equipo de experimento de mecánica de fluidos
(I) Propósito del experimento
1. Comprender el conjunto de experimentos y el principio del medidor de Venturi y del medidor de flujo de placa de orificio.
2. Dibuje la diferencia de presión y la curva de relación de flujo, confirme el medidor Venturi y el valor del coeficiente de descarga del medidor de flujo de la placa de orificio.
(II) Principio del experimento
El medidor Venturi se aplica ampliamente en caudalímetros normales en tubos industriales, contiene tres partes: sección de contracción, venturi, difusor. Debido a la constricción de la sección de agua, la energía del flujo de agua de la sección transversal activa del venturi aumenta, la energía potencial disminuye, conduce a la diferencia de presión de la sección delantera y trasera de la sección de contracción y genera una mayor diferencia de energía potencial, esta diferencia de energía potencial se puede calcular mediante un manómetro diferencial.
El principio del medidor de flujo de placa de orificio es el mismo que el del medidor de Venturi, de acuerdo con la ecuación de energía y el principio de superficie barométrica obtendrá la ecuación de flujo del medidor de Venturi de pérdida de carga (medidor de flujo de placa de orificio) Independientemente de la pérdida de carga
De acuerdo con el acondicionador del equipo experimental, el valor medido real del tubo Qreal se puede medir por método volumétrico o por medidor de flujo electrónico.
En el flujo de líquido real, debido a la existencia de la resistencia, el flujo de agua a través del medidor Venturi (o medidor de flujo de placa de orificio) perderá energía, por lo que el flujo real Qreal será más pequeño que Qideal, por lo que en la aplicación real, debe modificarse, El flujo medido real y la relación de flujo de condición líquida ideal se denomina coeficiente de descarga.
