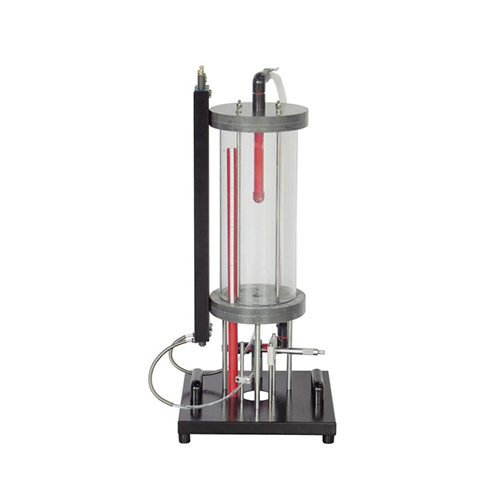

AFF038 Flujo vertical desde un tanque Equipo de enseñanza de medición Equipo de experimento de mecánica de fluidos educativa

1. Introducción del equipo
En las condiciones de flujo en la tubería, la pérdida de flujo se preocupa más que la resistencia al flujo. Si bien una resistencia elevada suele implicar grandes pérdidas, dado que corresponden a cambios en el momento y la energía, respectivamente, sus esencias son diferentes.
El fluido produce tanto pérdida de momento como de energía en la capa límite. En este momento, las tendencias de cambio de resistencia y pérdida son consistentes. Sin embargo, en la zona de estela, la pérdida de momento en el borde de salida del objeto y a cierta distancia detrás de él son básicamente las mismas, pero la pérdida de energía es bastante diferente. En otras palabras, el fluido solo produce resistencia en la superficie en contacto con el objeto. Una vez que lo abandona, deja de producir resistencia. Sin embargo, la pérdida de velocidad en la zona de estela continuará causando cizallamiento aguas abajo, y se seguirán produciendo pérdidas de flujo.
Por lo tanto, es fundamental estudiar las pérdidas de flujo. Para facilitar un estudio más intuitivo de las pérdidas de flujo, hemos fabricado un dispositivo de aprendizaje profesional que puede ayudarnos a comprender y aprender sobre ellas. El dispositivo de flujo vertical AFF038 de un tanque de almacenamiento se utiliza para estudiar las pérdidas de caudal durante la descarga al exterior a través de una abertura. Permite estudiar pérdidas a diferentes caudales.


2. Datos técnicos
Parámetros generales del dispositivo:
Dimensiones: 400 mm (largo) x 400 mm (ancho) x 870 mm (alto)
Peso: aprox. 18 kg
Parámetros del tanque de agua experimental:
Capacidad de agua: aprox. 13 L
Altura de rebose: 400 mm
Caudal máximo: 14 L/min
Parámetros del manómetro diferencial de doble tubo:
Rango de medición: 0...500 mm
Parámetros del micrómetro:
Rango de medición: 0...10 mm
Parámetros de los accesorios de la boquilla de salida (consulte la imagen a continuación):
Boquilla de canal: 12 mm
Boquilla cónica: 30 mm-12 mm
Boquilla de orificio: 12 mm-24 mm
Boquilla cónica: 24 mm-12 mm
Boquilla redonda: R9 (radio)-12 mm
La estructura y el tamaño de cada tipo de boquilla son los siguientes:
3. Componentes del equipo
Número Nombre n.° Nombre
1. Válvula de escape 7. Regla de medición de desplazamiento en milímetros
2. Tubo de rebose 8. Tubo de Pitot
3. Cesta de ecualización de agua de entrada 9. Soporte del tubo de Pitot
4. Manómetro diferencial de doble tubo 10. Mango
5. Escala de nivel de agua 11. Interfaz de la tubería de entrada de agua
6. Interfaz de drenaje
4. Lista de experimentos
Experimento 1: Investigación relacionada con el flujo de salida del chorro (diámetro, velocidad) en la salida del dispositivo
Experimento 2: Determinación de la pérdida de presión y el coeficiente de contracción para diferentes perfiles de salida
Experimento 3: Determinación del caudal de diferentes cabezales de descarga
