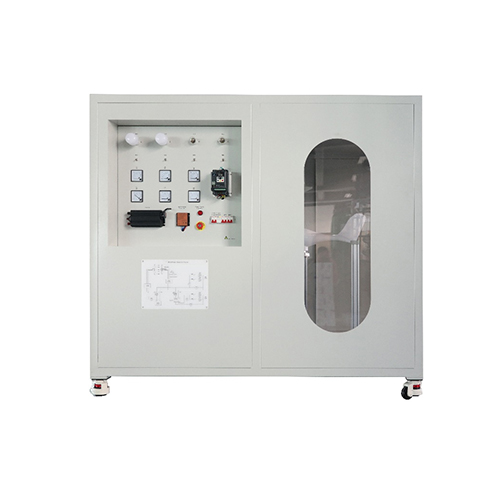

Entrenador de Generadores de Energía Eólica Equipo Didáctico Enseñanza Equipo de Entrenamiento Renovable

AFR023 Entrenador de Generadores de Energía Eólica Equipo Didáctico Enseñanza Equipo de Entrenamiento Renovable

1. Introducción del producto
1.1 Descripción del producto
El equipo de capacitación consta de seis sistemas principales: unidad de generación de energía, unidad de carga, unidad de almacenamiento de energía, módulo inversor, unidad de control y unidad de carga. Los estudiantes deben familiarizarse con los conocimientos básicos de la generación de energía eólica, así como con la comprensión y el análisis de la instalación, puesta en marcha, operación, mantenimiento, análisis y diagnóstico de fallas. Domine sus principios y métodos de control, y desarrolle los conocimientos y habilidades correspondientes. Es adecuado para la enseñanza y la evaluación de la capacitación de habilidades de las carreras pertinentes en escuelas técnicas superiores, escuelas profesionales generales, escuelas secundarias profesionales y escuelas técnicas.
1.2 Características del producto
1. El dispositivo de capacitación adopta una estructura de columna de perfil de aluminio, simple y elegante en su conjunto. La base está equipada con ruedas universales y la altura se puede ajustar por separado según las condiciones del terreno. La superficie exterior adopta una placa de hierro pintada de 1,5 mm de espesor, que tiene una estructura firme y es simple y elegante en su conjunto.
2. La velocidad del viento es ajustable, la configuración es completa y es fácil de usar. 3. El equipo de entrenamiento cuenta con un buen sistema de protección de seguridad. 2. Especificaciones técnicas
2.1 Parámetros técnicos
Potencia de entrada: CA monofásica 220 V, 50 Hz, enchufe británico
Condiciones de funcionamiento: Temperatura ambiente: -10 °C a +40 °C, humedad relativa: <85 % (25 °C)
Voltímetro de CC: 30 A
Amperímetro de CC: 5 A
Voltímetro de CA: 30 A
Amperímetro de CA: 1 A
Inversor: Entrada: CC 12 V, Salida: CA 220 V, 50 Hz. Potencia real: 500 W, Pico: 1000 W
Lámpara incandescente: 220 V, 40 W
Aerogenerador: trifásico CA 12 V, 300 W, con 3 aspas, velocidad del viento inicial: 2 m/s, velocidad nominal del viento: 12 m/s, diámetro del impulsor: 1,35 m
Controlador de aerogenerador: trifásico CA 12 V, 300 W, salida del rectificador: 12 V CC
Batería: 12 V/38 AH
Inversor: entrada monofásica de 220 V, salida trifásica de 380 V, 1,5 kW
Bombilla LED: 12 V, 12 W
2.2 Dimensiones y peso
Dimensiones: 2130 mm x 2080 mm x 2020 mm
Peso: 517 kg


3. Componentes del producto
3.1 Componentes principales del producto
N.° Nombre
1 Panel de control
2 Diagrama esquemático
3 Ojo de buey
4 Volante
5 Aerogenerador
6 Batería de 12 V
7 Ventilador axial
8 Red de protección
3.2 Componentes eléctricos del producto
N.° Nombre
1 Bombilla (HL1, HL2)
2 Bombilla de filamento de tungsteno (HL3, HL4)
3 Interruptor de palanca (SB1, SB2, SB3, SB4)
4 Inversor
5 Voltímetro (V1)
6 Voltímetro (V2)
7 Voltímetro (V3)
8 Voltímetro (V4)
9 Amperímetro (A1)
10 Amperímetro (A2)
11 Inversor
12 Controlador híbrido eólico-solar
13 Indicador
14 Botón de parada de emergencia
15 Disyuntor
16 Disyuntor (QF1)
17 Disyuntor (QF2)
3.3 Accesorios del producto
N.° Nombre
1 Cargador inteligente de 12 V
4. Lista de configuración del producto
N.° Nombre Cantidad
1 Bombilla (HL1, HL2) 2
2 Bombilla de filamento de tungsteno (HL3, HL4) 2
3 Interruptor de palanca (SB1, SB2, SB3, SB4) 4
4 Inversor 1
5 Voltímetro (V1) 1
6 Voltímetro (V2) 1
7 Voltímetro (V3) 1
8 Voltímetro (V4) 1
9 Amperímetro (A1) 1
10 Amperímetro (A2) 1
11 Inversor 1
12 Controlador híbrido eólico-solar 1
13 Indicador 1
14 Perilla de parada de emergencia 1
15 Disyuntor 1
16 Disyuntor (QF1, QF2) 2
18 Cargador inteligente de 12 V 1
20 Diagrama esquemático 1
21 Portilla 1
22 Aerogenerador 1
23 Batería de 12 V 1
24 Ventilador axial 1
25 Pantalla protectora 1
5. Lista de experimentos didácticos del producto
(1) Experimento de descarga de batería
(2) Experimento de inversor de batería
(3) Experimento de carga de batería
(4) Experimento de medidas de protección de emergencia
(5) Experimento de protección contra sobrecarga de aerogenerador
(6) Experimento de generación de energía eólica
(7) Experimento de carga del cargador inteligente
